Конфигуратор Vidicap: компьютеры ACL для операционной
Конфигуратор подбирает компьютер ACL для Vidicap Touch 2.0 под задачи операционной: корпус, диагональ, процессор, память, диск, порты RS-232, захват видео, периферию. Он сразу показывает, какие модули будут работать на таком составе. Результат — таблица «Состав для закупки»: её можно отправить ссылкой и скачать в PDF.
Цен в конфигураторе нет — ни на экране, ни по ссылке, ни в PDF. Цены даёт поставщик по составу.
Конфигуратор есть на vidicap.cloud и на сервере больницы. Открывают его администраторы и техники — те же, кто видит «Калькулятор сервера». Подбор только для Vidicap Touch 2.0: Touch 1.0 — это готовое устройство, его железо не подбирается.
Как открыть

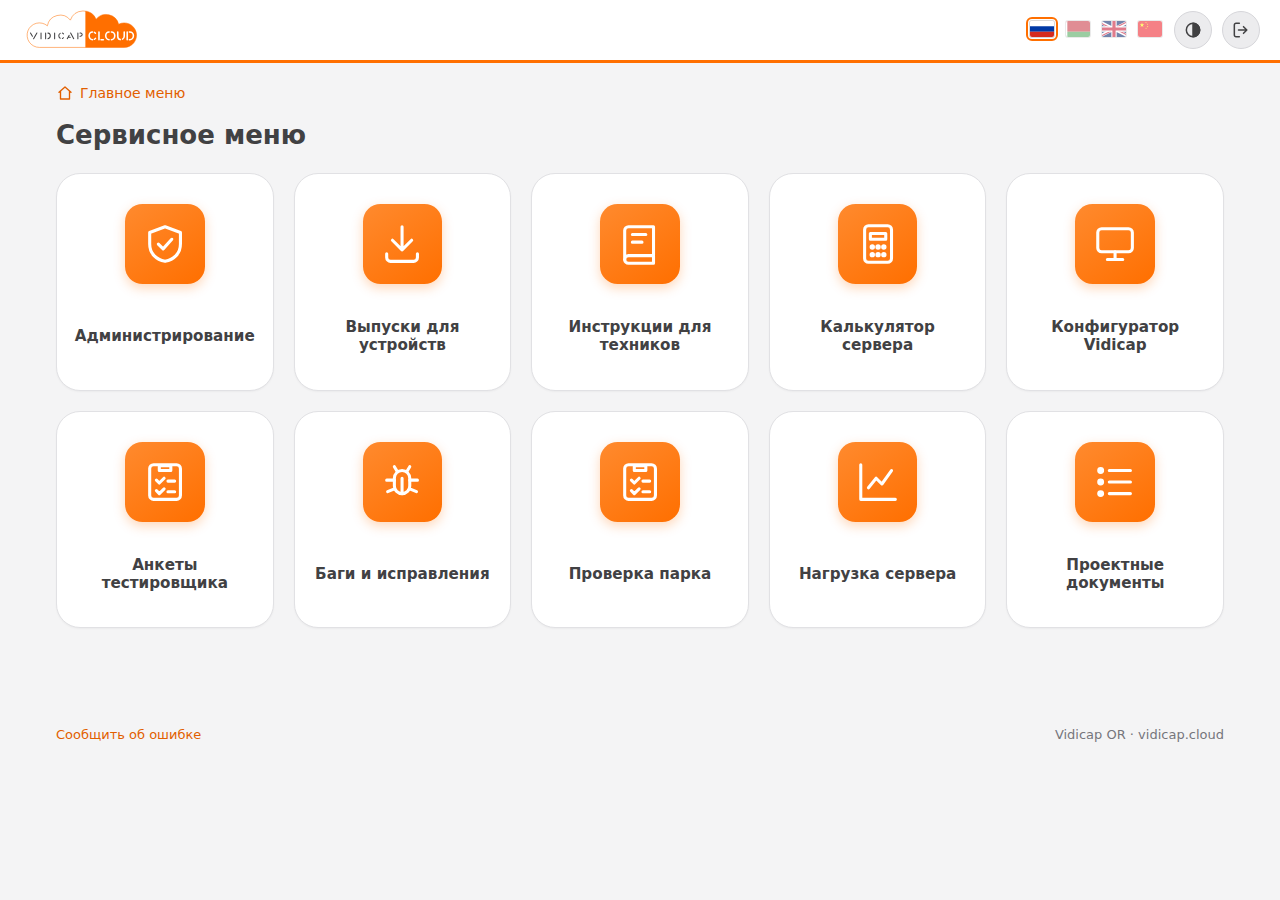

Главное меню → «Сервисное меню» → плитка «Конфигуратор Vidicap» (рядом с «Калькулятором сервера»).

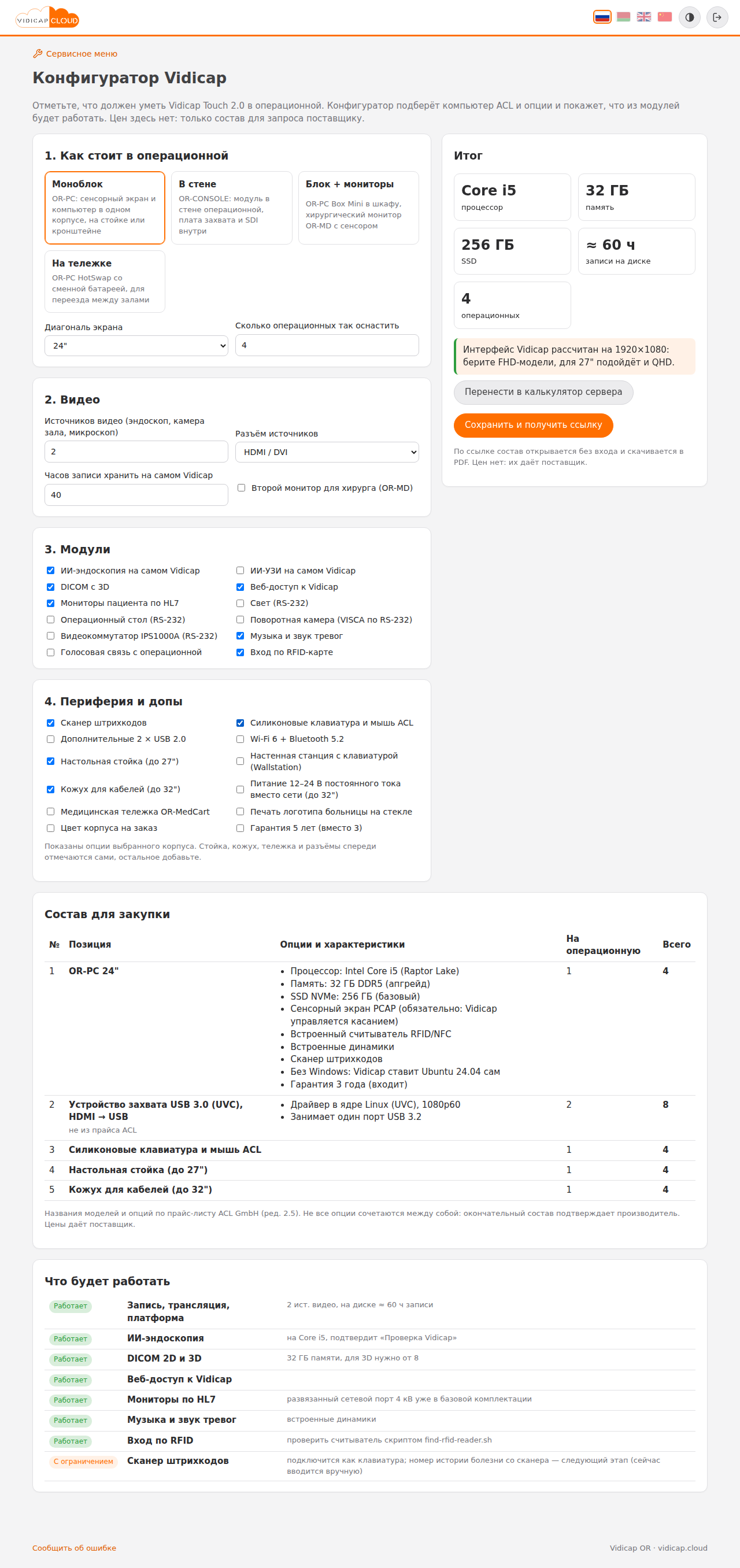

Как подобрать
- Как стоит в операционной. Выберите корпус: - Моноблок (OR-PC) — экран и компьютер вместе, на стойке или кронштейне; - В стене (OR-CONSOLE) — модуль в стене, плата захвата и SDI внутри; - Блок + мониторы (OR-PC Box Mini в шкафу и хирургический монитор OR-MD с сенсором); - На тележке (OR-PC HotSwap со сменной батареей).
Затем диагональ экрана (список зависит от корпуса) и сколько операционных так оснастить. 2. Видео. Сколько источников (эндоскоп, камера зала, микроскоп, до 4), какой у них разъём (HDMI, SDI или оба), сколько часов записи хранить на самом Vidicap, нужен ли второй монитор хирургу. 3. Модули. Отметьте, что должен уметь Vidicap: ИИ-эндоскопия и ИИ-УЗИ на самом устройстве, DICOM с 3D, веб-доступ, мониторы по HL7, свет, стол, поворотная камера и видеокоммутатор по RS-232, камера и инсуффлятор Mindray, музыка, голосовая связь, вход по RFID-карте. 4. Периферия и допы. Сканер штрихкодов, клавиатура и мышь, стойка, кожух для кабелей, тележка, разъёмы на лицевой панели, Wi-Fi, гарантия 5 лет и другие опции. Показаны только опции выбранного корпуса; то, что нужно корпусу (стойка у моноблока, тележка у HotSwap, разъёмы спереди у OR-CONSOLE), отмечается само.
Итог справа пересчитывается сразу: процессор, память, SSD, сколько часов записи поместится, советы. Ниже — «Состав для закупки» и «Что будет работать»: по каждому модулю «Работает» или «С ограничением» с пояснением.

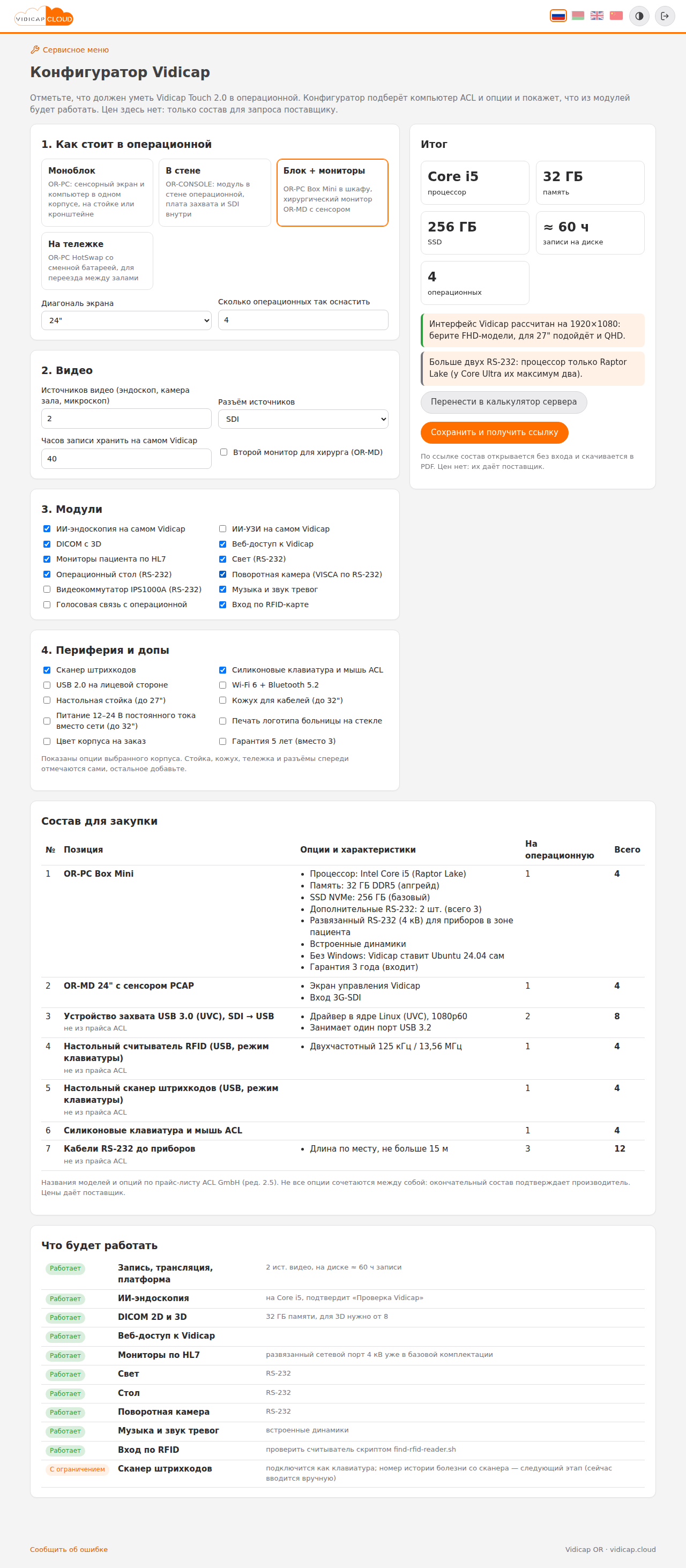

Если выбрать «Блок + мониторы», в составе появятся OR-PC Box Mini, монитор OR-MD с сенсором, настольный считыватель RFID и сканер штрихкодов:
Как отправить на закупку

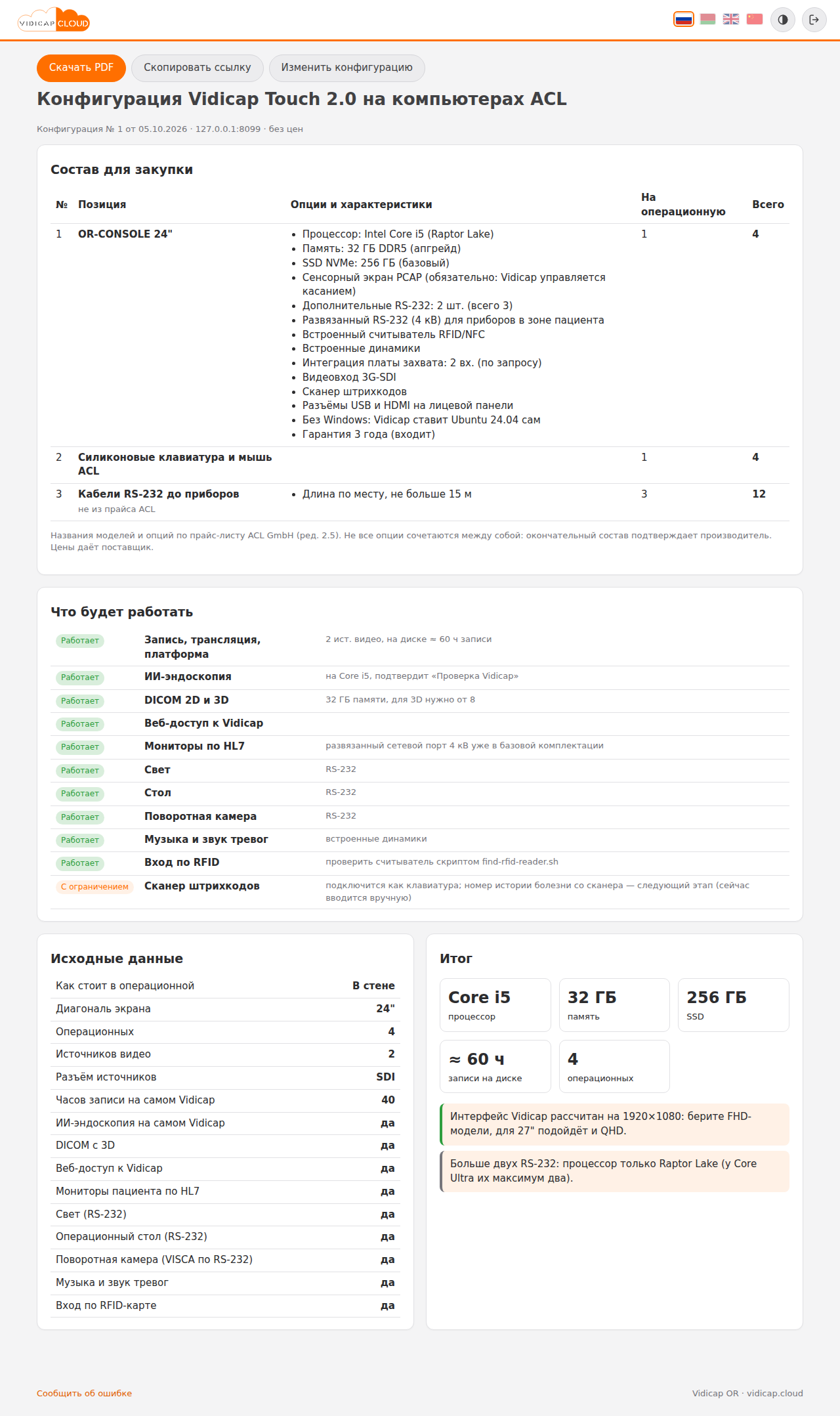

- Нажмите «Сохранить и получить ссылку». Откроется страница конфигурации с номером и датой.
- «Скопировать ссылку» — отправьте её поставщику или в отдел закупок. Ссылка открывается без входа на платформу.
- «Скачать PDF» — откроется печать браузера: выберите «Сохранить как PDF».
- «Изменить конфигурацию» (видна только вошедшим) открывает конфигуратор с теми же ответами; после правки сохраните новую — старая ссылка не меняется.
- RU / EN справа вверху — язык документа. Выберите EN, чтобы открыть и скачать конфигурацию на английском (например, для иностранного поставщика), какой бы язык ни был у сайта. «Скопировать ссылку» передаёт выбранный язык.
Кнопка «Перенести в калькулятор сервера» открывает калькулятор сервера с уже заполненным числом операционных Touch 2.0, источников видео и модулей: так считается сервер больницы под эти Vidicap.
Как подбирается состав
| Что | Правило |
|---|---|
| Процессор | без ИИ — базовый Intel U300E; один ИИ (эндоскопия или УЗИ) — Core i5; два ИИ или ИИ + DICOM 3D больше чем с двумя источниками — Core i7 |
| Память | 32 ГБ при ИИ + DICOM 3D или двух ИИ, иначе 16 ГБ (3D нужно от 8 ГБ) |
| SSD | 3,6 ГБ на час записи + 40 ГБ на систему: 256 ГБ, 512 ГБ, 1 ТБ или 2 ТБ |
| Сенсорный экран | PCAP обязателен: Vidicap управляется касанием (у блока — монитор OR-MD с сенсором) |
| RS-232 | по одному порту на свет, стол, поворотную камеру и видеокоммутатор; для приборов в зоне пациента — развязанный 4 кВ. Больше двух портов — только процессоры Raptor Lake |
| Захват видео | моноблок, блок и тележка — устройство захвата USB 3.0 (UVC) на каждый источник (не из прайса ACL); OR-CONSOLE — встроенная плата захвата и вход 3G-SDI или 12G-SDI |
| HL7 | развязанный сетевой порт 4 кВ уже в базовой комплектации |
| Камера и инсуффлятор Mindray | поле «Шлюз Mindray»: отдельный компьютер Windows (рекомендуется) — в составе появится компьютер с двумя сетевыми картами и программой MD2 Mindray; Mindray через Wine (эксперимент) — без компьютера — отдельный компьютер не нужен, сеть стойки занимает один из трёх штатных портов RJ-45, модуль помечен «С ограничением», пока не проверен на стойке (см. Эндоскопическая камера) |
| Голосовая связь | веб-камера с микрофоном; у экранов больше 32" — по запросу или внешний USB-микрофон |
| Сканер штрихкодов | подключается как клавиатура; номер истории болезни со сканера — следующий этап, сейчас вводится вручную |
| Система | без Windows: Vidicap сам ставит Ubuntu 24.04 |
Экран: интерфейс Vidicap рассчитан на 1920×1080, берите FHD-модели; для 27" подойдёт и QHD.
Названия моделей и опций — по прайс-листу ACL GmbH (ред. 2.5). Не все опции сочетаются между собой: окончательный состав подтверждает производитель.
