Endoscopic camera (add-on module, Mindray UX and light)

Эндоскопическая камера (доп. модуль, Mindray UX и источник света)

С экрана Vidicap можно управлять эндоскопической камерой стойки Mindray UX (4K/3D, флуоресценция ICG) и её источником света (белый LED, лазер NIR). Врач или медсестра делает снимок и запись, балансирует белый, меняет яркость и режим изображения, не отходя к стойке. Это дополнительный модуль: его ставят только туда, где есть стойка Mindray. Модуль один для обеих ревизий:

Инсуффлятор той же стойки показывает отдельный модуль «Инсуффлятор» (его руководство «Инсуффлятор» — в базе знаний рядом с этим). Оба модуля работают через один шлюз, и настройка у них общая: подключили шлюз в одном модуле, и второй тоже на связи.

Всё, что умеет модуль, работает на обеих ревизиях одинаково. Стойка, шлюз и Vidicap общаются только внутри сети больницы; в облако vidicap.cloud ничего не уходит. Данных пациента через шлюз нет: только настройки и показания аппаратов.

Как это устроено

Программа Mindray для протокола MD2 есть только под Windows, поэтому Vidicap не говорит со стойкой напрямую. На компьютере Windows в операционной работает программа Vidicap MD2 Bridge («шлюз»). Обычно это тот же компьютер, где стоит FixtureToolServer Mindray. Шлюз говорит со стойкой через программу Mindray и её плагин GaiaMaster_Belarus.dll, а Vidicap подключается к шлюзу по сети больницы.

Адреса на схеме — пример: в вашей больнице они свои. Компьютеру со шлюзом нужны обе сети: сеть больницы (к ней подключён Vidicap) и сеть стойки Mindray.

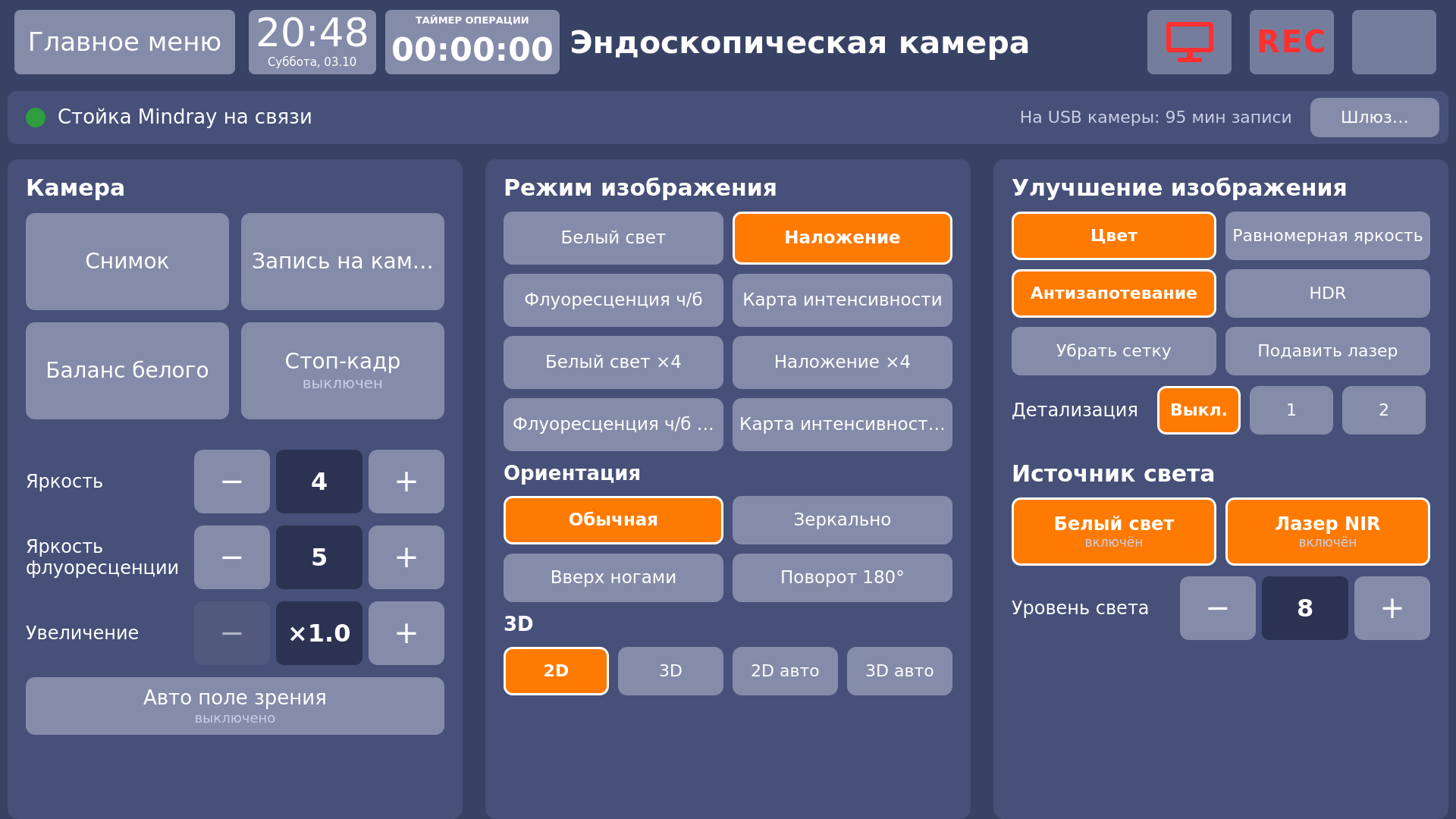

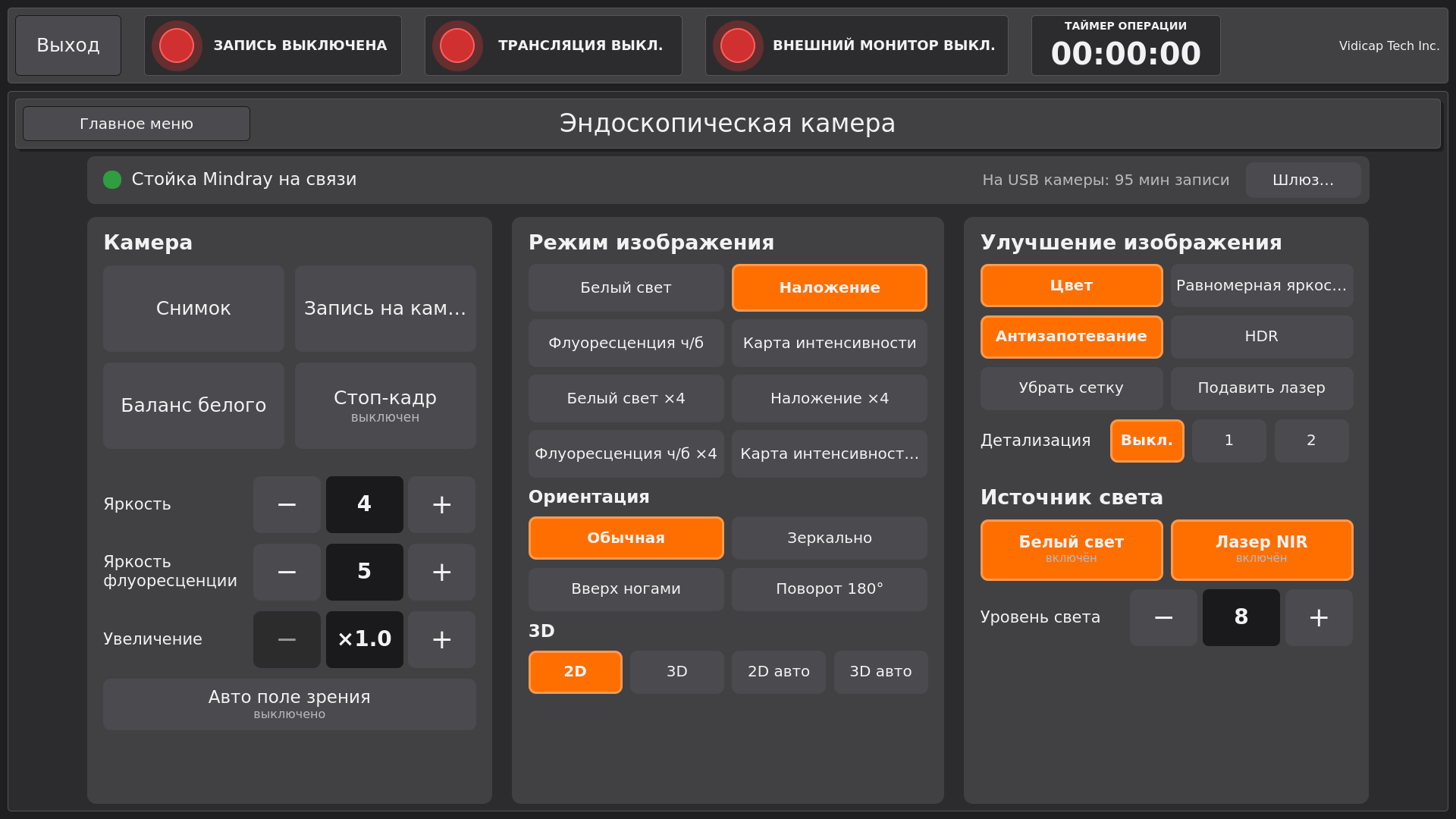

Что появляется на экране

В главном меню — плитка «Эндоскопическая камера». Если доп. модулей много, она может быть на следующей странице меню: листайте или нажмите стрелку внизу справа.

На странице вверху строка связи. Зелёная точка и «Стойка Mindray на связи» значат, что всё работает. Справа там видно, сколько минут записи осталось на USB камеры (или версия камеры) и кнопка «Шлюз…» для настройки. Ниже три панели.

Камера

• Снимок — камера делает снимок на свою флешку.
• Запись на камеру — старт и стоп записи на флешке камеры. Запись Vidicap (кнопка REC) от этого не зависит.
• Баланс белого — наведите эндоскоп на белое и нажмите.
• Стоп-кадр — замораживает изображение на мониторе; повторное нажатие возвращает живое.
• Яркость белого света и Яркость флуоресценции — кнопки «−» и «+», уровень посередине.
• Увеличение — электронное, ×1,0 … ×2,0 (или ×3,0, если камера так настроена).
• Авто поле зрения — изображение на весь экран или кругом.

Режим изображения

• Белый свет, Наложение (флуоресценция поверх белого), Флуоресценция ч/б, Карта интенсивности и те же режимы «×4» (четыре окна).
• Ориентация: обычная, зеркально, вверх ногами, поворот 180°.
• 3D: 2D, 3D, 2D авто, 3D авто.

Улучшение изображения и Источник света

• Цвет, Равномерная яркость, Антизапотевание, HDR, Убрать сетку (фиброскоп), Подавить лазер (полосы от лазера) — нажатие включает или выключает (оранжевое = включено).
• Детализация: выкл., 1, 2.
• Белый свет и Лазер NIR — включить и выключить источник.
• Уровень света — 1–12.

Кнопка становится оранжевой, когда камера подтвердила новое значение. Если камера ответила ошибкой, внизу на несколько секунд появится сообщение, и кнопка останется прежней. Пока стойки нет на связи, кнопки бледные и не нажимаются.

Vidicap Touch 1.0

Та же страница в оформлении Touch 1.0. Если доп. модулей больше двенадцати, плитки главного меню становятся меньше, по семь в ряд.

Остальные функции камеры

На экране собрано то, что нужно во время операции. Остальные функции из таблицы Mindray (всего 72: цветовой стиль, насыщенность, качество и деление записи, выходы HDMI/SDI/DVI, 4K, параметры связанных аппаратов на экране камеры, гибкий эндоскоп) техник меняет командой на устройстве:

vidicap-endocam functions              # все функции, их значения и что они принимают
vidicap-endocam set saturation 3       # изменить (ключ из functions)
vidicap-endocam do white_balance       # действие: white_balance, snapshot, record

Шлюз Vidicap MD2 Bridge

Шлюз ставится один раз на компьютер Windows в операционной, где стоит программа MD2 Mindray (FixtureToolServer). Всё нужное уже в архиве модуля, в папке bridge: готовый md2bridge.exe, плагин стойки Mindray GaiaMaster_Belarus.dll и скрипт установки. Собирать ничего не нужно.

1. Сеть. Компьютер должен видеть стойку Mindray (её сеть, по умолчанию адреса 172.0.0.x) и сеть больницы, где Vidicap. Обычно у такого компьютера две сетевые карты. Закрепите за ним постоянный адрес в сети больницы, например 192.168.1.50.
2. Ключ. Придумайте ключ шлюза (например, 12 букв и цифр). Его потом вводят на Vidicap.
3. Установка. Скопируйте папку bridge на компьютер. Откройте командную строку от имени администратора, перейдите в эту папку и выполните (папка Mindray, адреса и ключ свои):

install-bridge.bat "C:\<папка MD2 Mindray>" 172.0.0.1 172.0.0.3 <ключ> 192.168.1.20

Скрипт кладёт шлюз и плагин в C:\Vidicap\md2bridge, создаёт задачу «Vidicap MD2 Bridge» (шлюз запускается вместе с Windows), открывает порт 7460 в брандмауэре и запускает шлюз. Чтобы поменять адреса или ключ, запустите его ещё раз.

Шлюз берёт функции связи из FixtureToolClient.dll программы Mindray, а список команд и показаний стойки — из плагина GaiaMaster_Belarus.dll. Команду, которой в плагине нет, шлюз на стойку не отправляет. Если стойку выключили и включили, шлюз сам подключается заново. Подробнее — bridge/README.md в архиве модуля.

Установка модуля

Работающее устройство — с экрана, по сети. Устройство должно быть подключено к платформе.

• Vidicap Touch 1.0: «Платформа» → «Проверить обновления» → блок «Доп. модули» → «Эндоскопическая камера» → «Установить модуль» → подтвердить.
• Vidicap Touch 2.0: «Настройки» → «Платформа» → блок «Доп. модули» → «Эндоскопическая камера» → «Установить модуль» → подтвердить.

После установки — «Перезагрузить устройство». Новая версия появится там же как «Обновить модуль». Если в операционной есть и инсуффлятор Mindray, так же поставьте модуль «Инсуффлятор».

С флешки или по SSH. Скачайте vidicap-module-endocam-<версия>.zip в «Выпуски для устройств» → «Дополнительные модули», перенесите на устройство и выполните:

unzip vidicap-module-endocam-*.zip && cd vidicap-module-endocam
sudo ./install-module.sh --connect 192.168.1.50 --key <ключ>

--connect сразу подключает шлюз (без него адрес вводится на экране). Удалить модуль: sudo ./install-module.sh --remove.

Экспериментально: шлюз на самом Vidicap, без компьютера Windows

Если в операционной нет компьютера Windows, шлюз и программу MD2 Mindray можно запустить на самом Vidicap через Wine (программа, которая запускает программы Windows на Linux). Работает на Touch 1.0 и Touch 2.0.

Это экспериментальный режим. Mindray поддерживает свою программу MD2 только на Windows. Перед операцией проверьте на стойке, что камера, свет и инсуффлятор отвечают. Если режим не заработал, поставьте шлюз на компьютер Windows (раздел «Шлюз Vidicap MD2 Bridge»). Операции это не мешает: камерой и светом всегда можно управлять на самой стойке.

Что нужно:

• Модуль уже установлен (раздел «Установка модуля»).
• Программа MD2 Mindray (папка с FixtureToolServer и FixtureToolClient.dll). Её даёт Mindray. Удобнее всего один раз загрузить её на платформу больницы (раздел «Программа MD2 с платформы больницы» ниже) — тогда флешка не нужна ни на одном Vidicap. Или папка на флешке, как раньше.
• У Vidicap есть сетевой порт в сети стойки Mindray с постоянным адресом, например 172.0.0.3. Это второй сетевой порт или адаптер USB-Ethernet.
• Интернет на время установки (скрипт ставит Wine), около 500 МБ на диске.

Установка — кнопкой на экране (модуль 1.2.0, программа Touch 2.0 2.96.0 и новее; на Touch 1.0 — любая версия программы с выбором «На этом Vidicap»):

1. Вставьте флешку с папкой программы MD2 Mindray — или пропустите этот шаг, если программа загружена на платформу больницы.

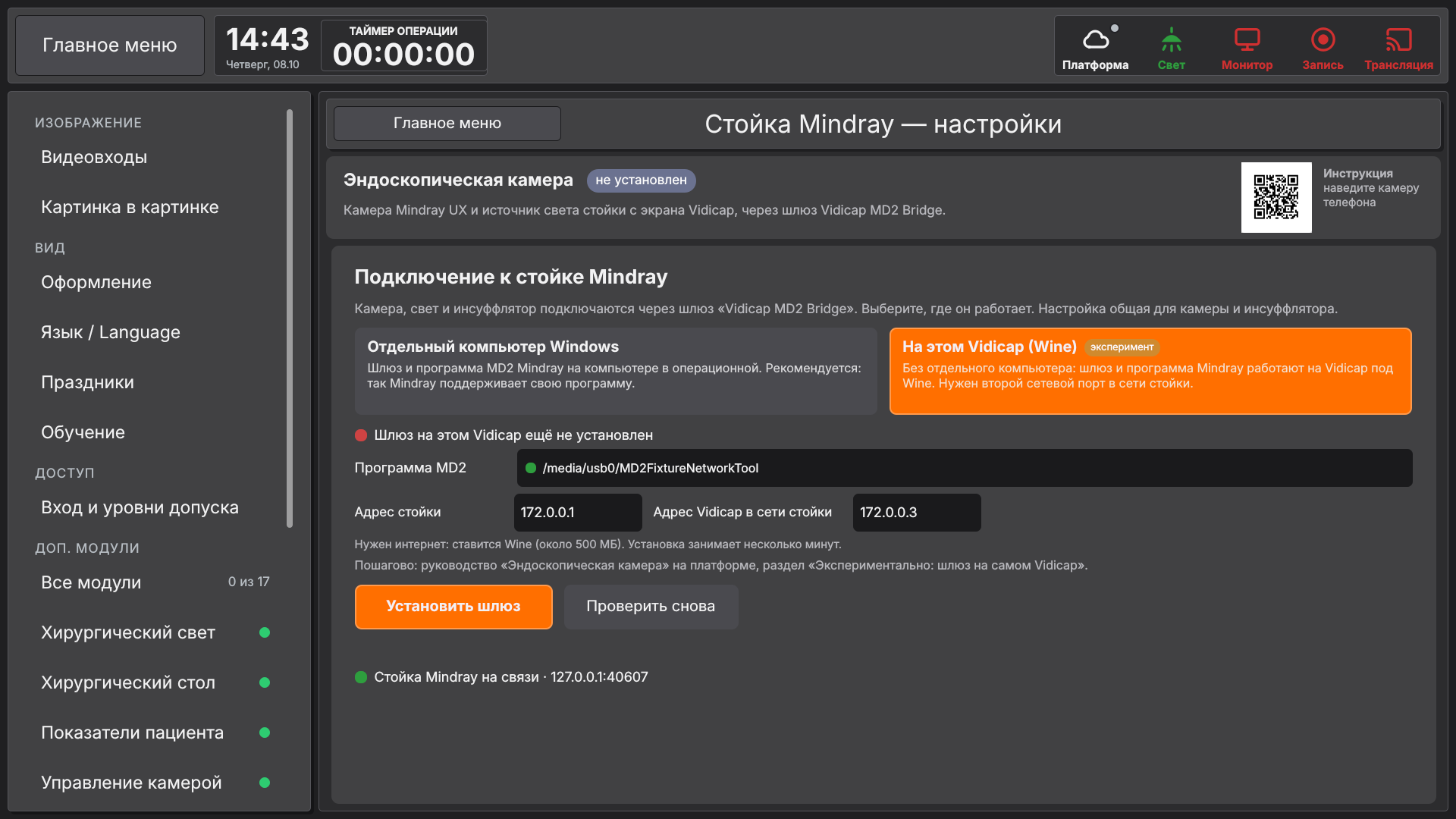

2. Войдите как техник («Технический вход») и откройте «Настройки» → «Стойка Mindray» → «На этом Vidicap (Wine)».
3. Экран сам найдёт программу на флешке (строка «Программа MD2» с зелёной точкой; если папок несколько — кнопка «Другая»), а без флешки — на платформе больницы («Есть на платформе больницы · версия, размер») и подставит адреса: стойки (обычно 172.0.0.1) и Vidicap в сети стойки. Проверьте их.

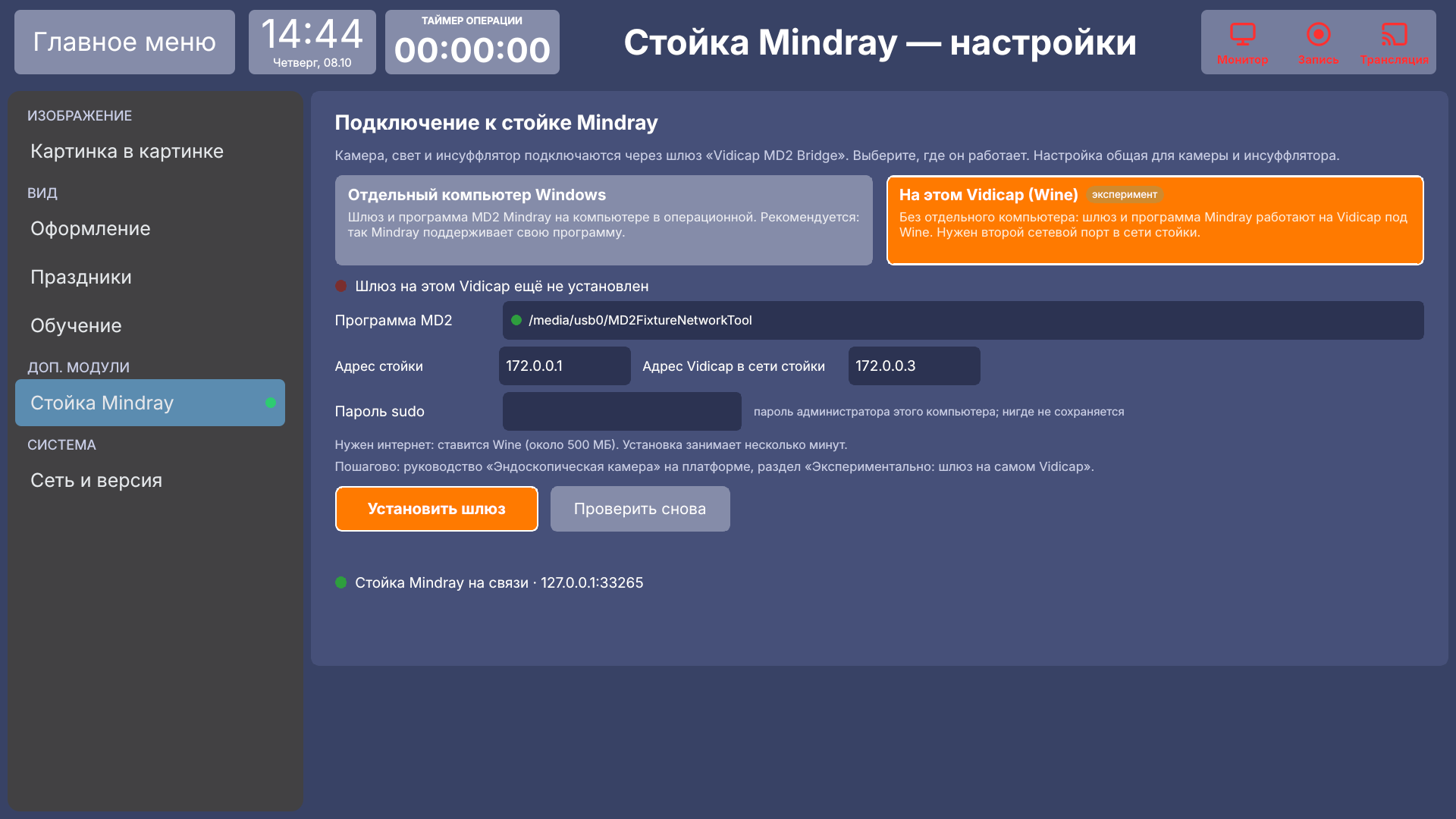

4. На Touch 1.0 введите пароль sudo — пароль администратора этого компьютера. Он нигде не сохраняется. На Touch 2.0 пароль не нужен: установку выполняет служба Vidicap.

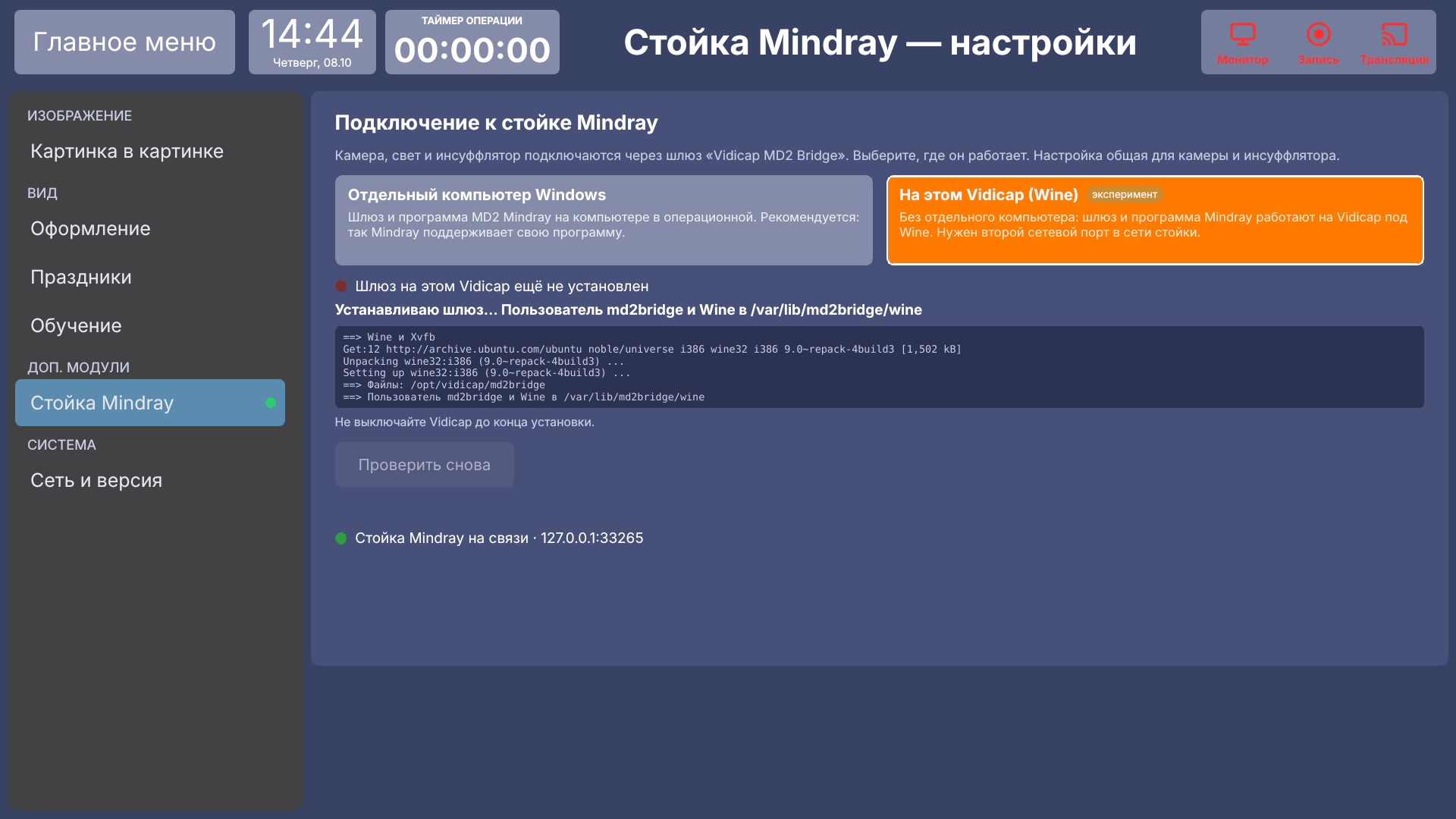

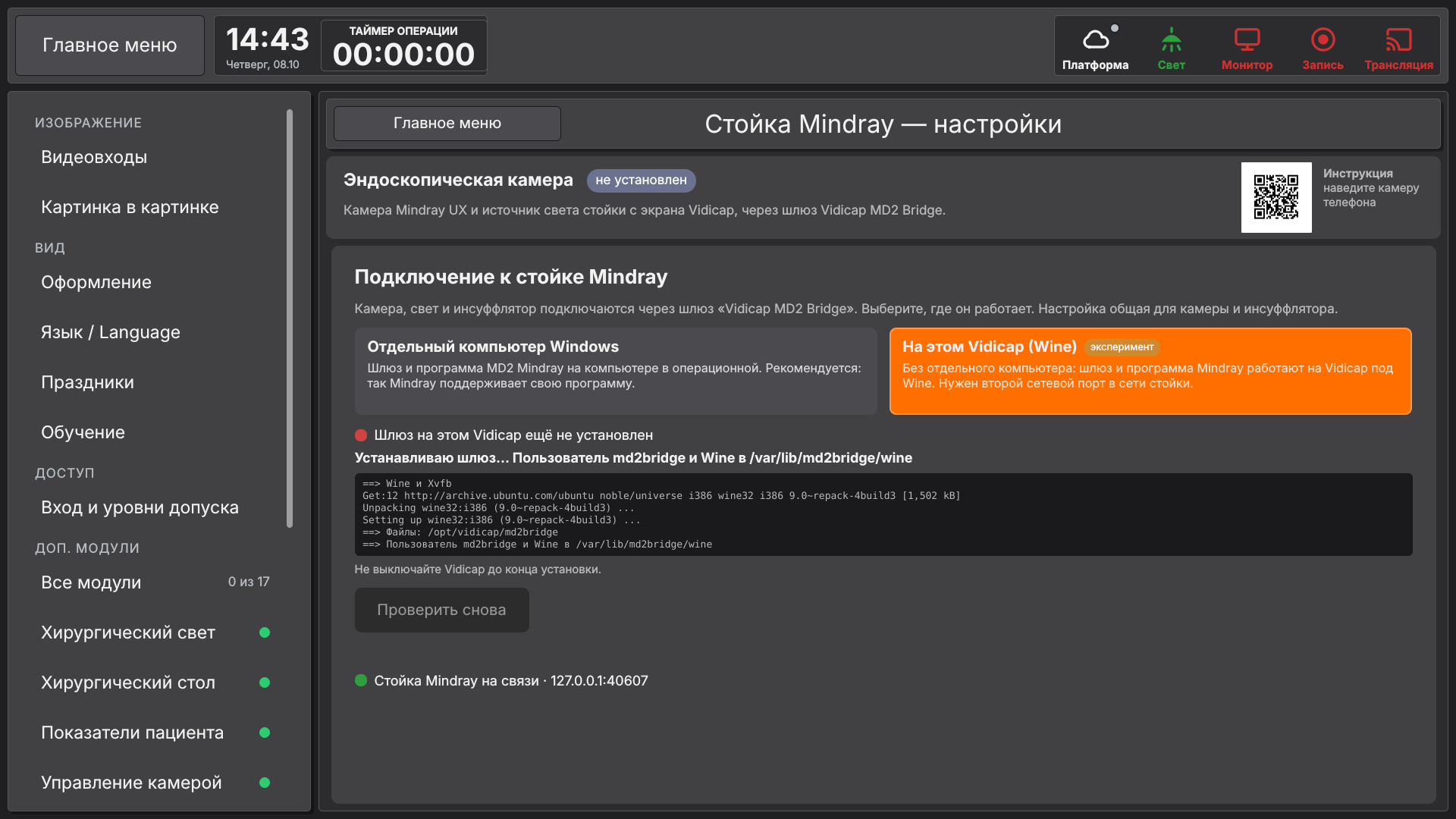

5. Нажмите «Установить шлюз». Экран показывает шаг и последние строки установки. Не выключайте Vidicap, пока она идёт (несколько минут: ставится Wine).

Кнопку видит только техник. Если вход по уровням допуска включён, а вошёл не техник, экран просит войти через «Технический вход».

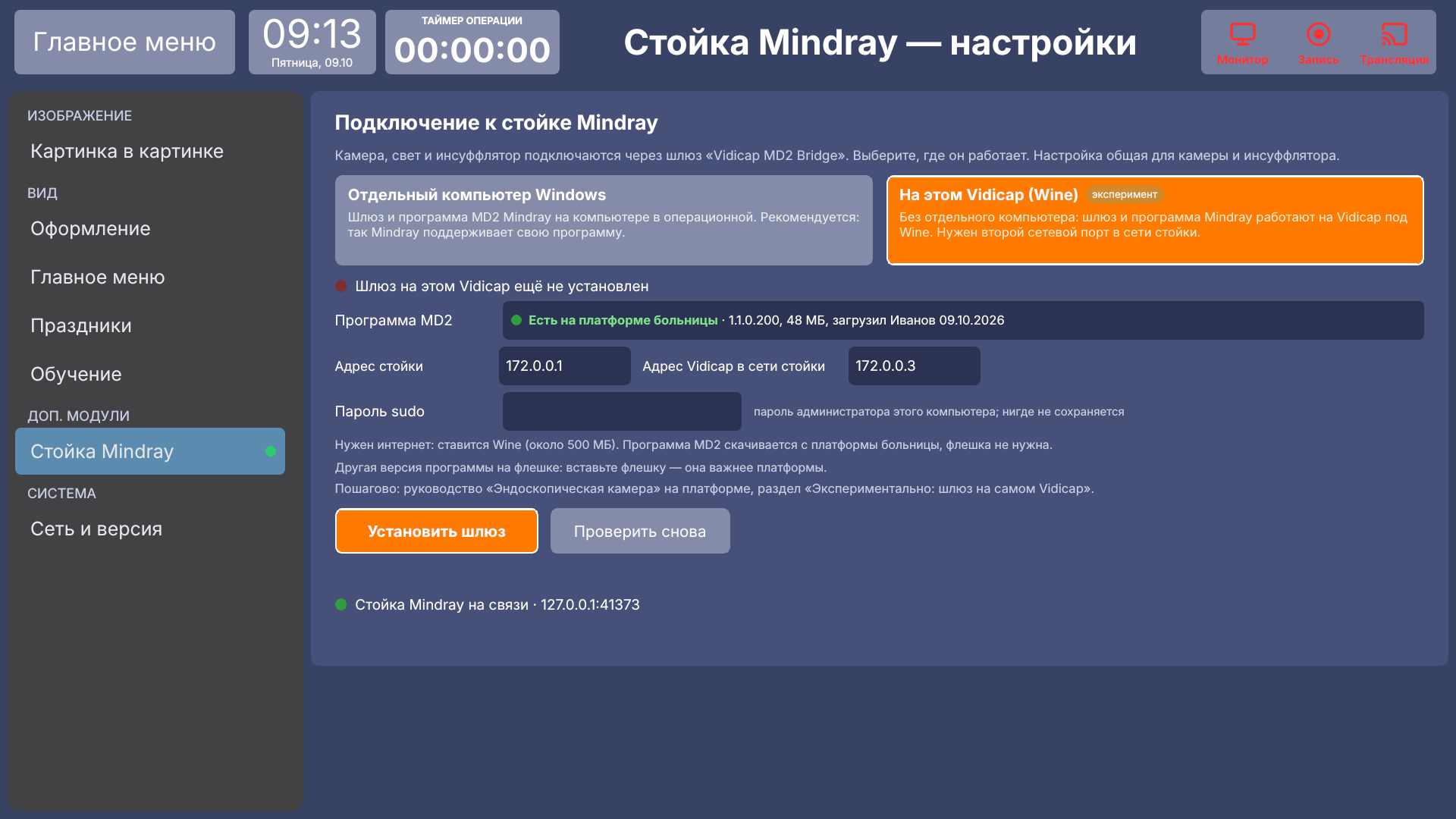

Программа MD2 с платформы больницы

Чтобы не носить флешку к каждому Vidicap, программу MD2 Mindray загружают на платформу больницы один раз (модули «Эндоскопическая камера» и «Инсуффлятор» 1.4.0, «Электрохирургия» 1.1.0, агент Vidicap 1.87.0; на Touch 2.0 — программа 2.105.0 и новее).

1. Сожмите папку программы MD2 Mindray (обычно MD2FixtureNetworkTool, в ней FixtureToolServer.exe и FixtureToolClient.dll) в ZIP. На Windows: правая кнопка на папке → «Отправить» → «Сжатая ZIP-папка».
2. На платформе откройте «Выпуски для устройств» → раздел «Эндоскопическая камера» → «Программа MD2 Mindray» («Программы производителей»). Страницу видят техники операционных и администраторы больницы.
3. Выберите ZIP и нажмите «Загрузить». Платформа проверит, что в архиве есть FixtureToolServer.exe и FixtureToolClient.dll (в корне архива или в одной папке), и покажет версию. Если файлов нет, она откажет и скажет почему. Архив до 300 МБ.
4. Новая загрузка сразу становится «используется». Прежние версии остаются в списке: любую можно вернуть кнопкой «Использовать» или удалить.

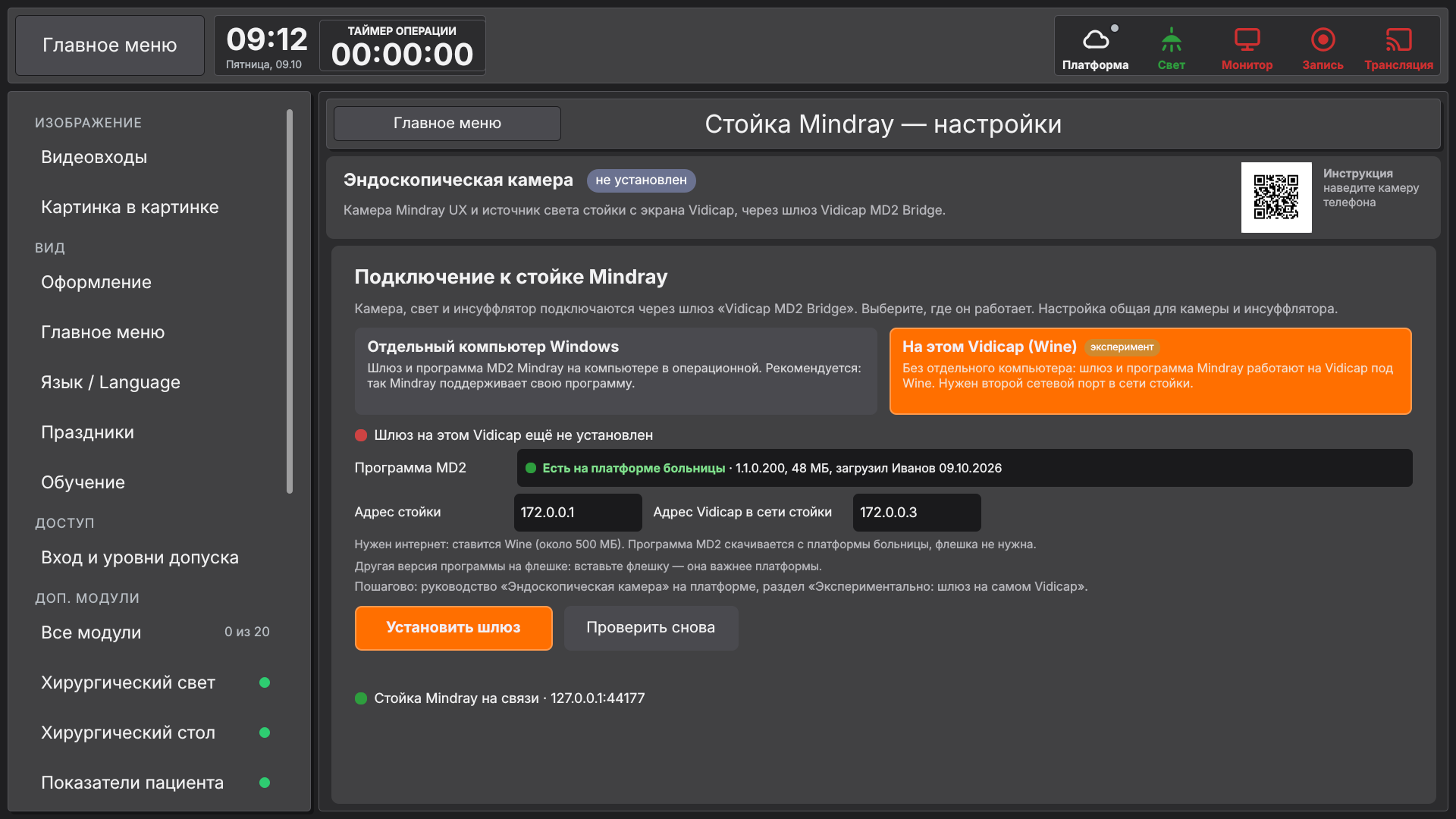

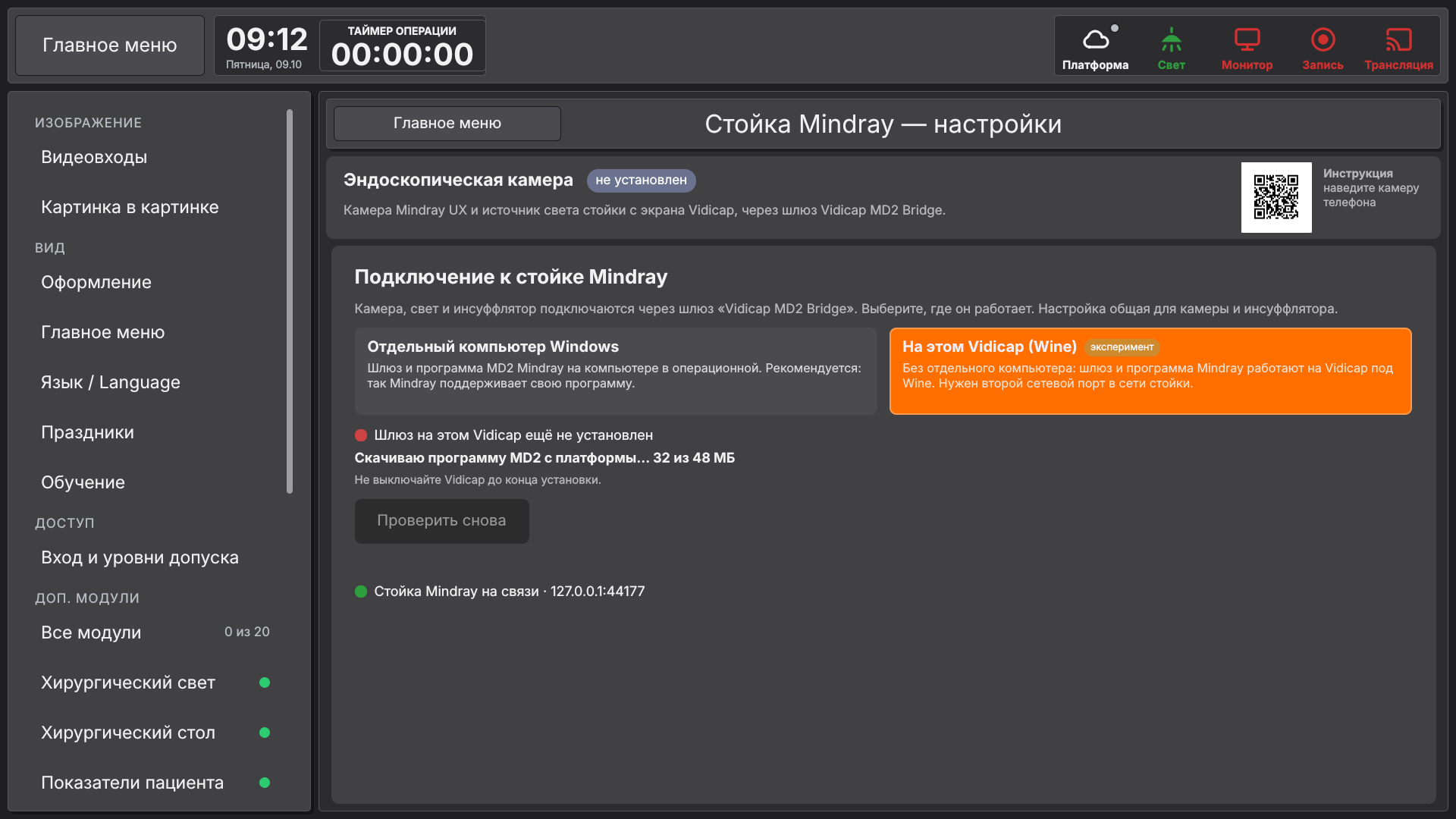

5. На каждом Vidicap: техник открывает «Настройки» → «Стойка Mindray» → «На этом Vidicap (Wine)». В строке «Программа MD2» — зелёная надпись «Есть на платформе больницы», версия и размер. Нажмите «Установить шлюз»: Vidicap сначала скачивает программу («Скачиваю программу MD2 с платформы… N из M МБ»), проверяет контрольную сумму и распаковывает, затем ставит шлюз как обычно.

Программа принадлежит больнице, которой её дал Mindray: платформа отдаёт файл только Vidicap этой организации (по их собственному ключу подключения) и никогда не передаёт его выше по цепочке серверов (на vidicap.cloud). Если на Vidicap вставлена флешка с программой, берётся флешка. Если программы нет ни там, ни там, экран пишет: «Не найдена: загрузите её на платформу больницы («Выпуски для устройств» → «Программа MD2 Mindray») или вставьте флешку с папкой программы MD2 Mindray».

Скачанная программа лежит в ~/.local/share/vidicap-agent/md2-program/ пользователя программы Vidicap. Из терминала: vidicap-agent vendor-program status — есть ли программа на платформе; vidicap-agent vendor-program fetch — скачать и вывести путь к папке (его можно передать install-bridge-wine.sh).

Если установка не удалась, экран пишет причину: неверный пароль sudo, нет программы в выбранной папке, неверный адрес, нет интернета (видно в последних строках), программа не скачалась с платформы. Если Touch 2.0 старше 2.105.0, его служба установки берёт программу только с флешки: обновите Vidicap или вставьте флешку. Исправьте и нажмите «Установить шлюз» снова.

Или вручную в терминале Vidicap (адреса свои):

cd vidicap-module-endocam/bridge
sudo ./install-bridge-wine.sh /media/usb/<папка MD2 Mindray> 172.0.0.1 172.0.0.3

Параметры по порядку: папка программы MD2 Mindray, адрес стойки, адрес Vidicap в сети стойки.

Скрипт ставит Wine и виртуальный экран Xvfb и копирует шлюз и программу Mindray в /opt/vidicap/md2bridge. Он создаёт две службы, которые запускаются вместе с Vidicap:

• vidicap-md2-server — программа Mindray FixtureToolServer;
• vidicap-md2-bridge — шлюз. Он принимает только этот Vidicap и работает со своим ключом.

Затем скрипт сам подключает модули к этому шлюзу: в «Настройки» → «Стойка Mindray» выбрано «На этом Vidicap (Wine)», вводить адрес на экране не нужно. Если шлюз под Wine запускается дольше минуты, скрипт всё равно запоминает его ключ: позже нажмите «Подключить» в том же разделе. Адрес и ключ компьютера Windows, если он был настроен раньше, сохраняются, и вернуться к нему можно одним нажатием.

Команда установки (папка модуля на Vidicap): sudo /opt/vidicap/modules/or_endocam/bridge/install-bridge-wine.sh <папка MD2 Mindray> <адрес стойки> <адрес Vidicap в сети стойки>. Её показывает экран «Стойка Mindray» с модулем старше 1.2.0.

Проверка: vidicap-endocam show — строка «связь со стойкой: connected». Журнал: journalctl -u vidicap-md2-bridge -u vidicap-md2-server. Удалить: sudo ./install-bridge-wine.sh --remove; модули сами возвращаются к компьютеру Windows, если он был настроен.

Настройка на экране Vidicap

Шлюз настраивают в «Настройки» → группа «Доп. модули» → «Стойка Mindray». Это один раздел для камеры и инсуффлятора. То же окно открывает кнопка «Шлюз…» на странице модуля, а пока шлюз не подключён, страница модуля показывает его сама.

Сверху выбор, где работает шлюз:

• «Отдельный компьютер Windows» — основной вариант (см. «Шлюз Vidicap MD2 Bridge»);
• «На этом Vidicap (Wine)», с пометкой «эксперимент» — без компьютера, для проверки (см. «Экспериментально: шлюз на самом Vidicap»).

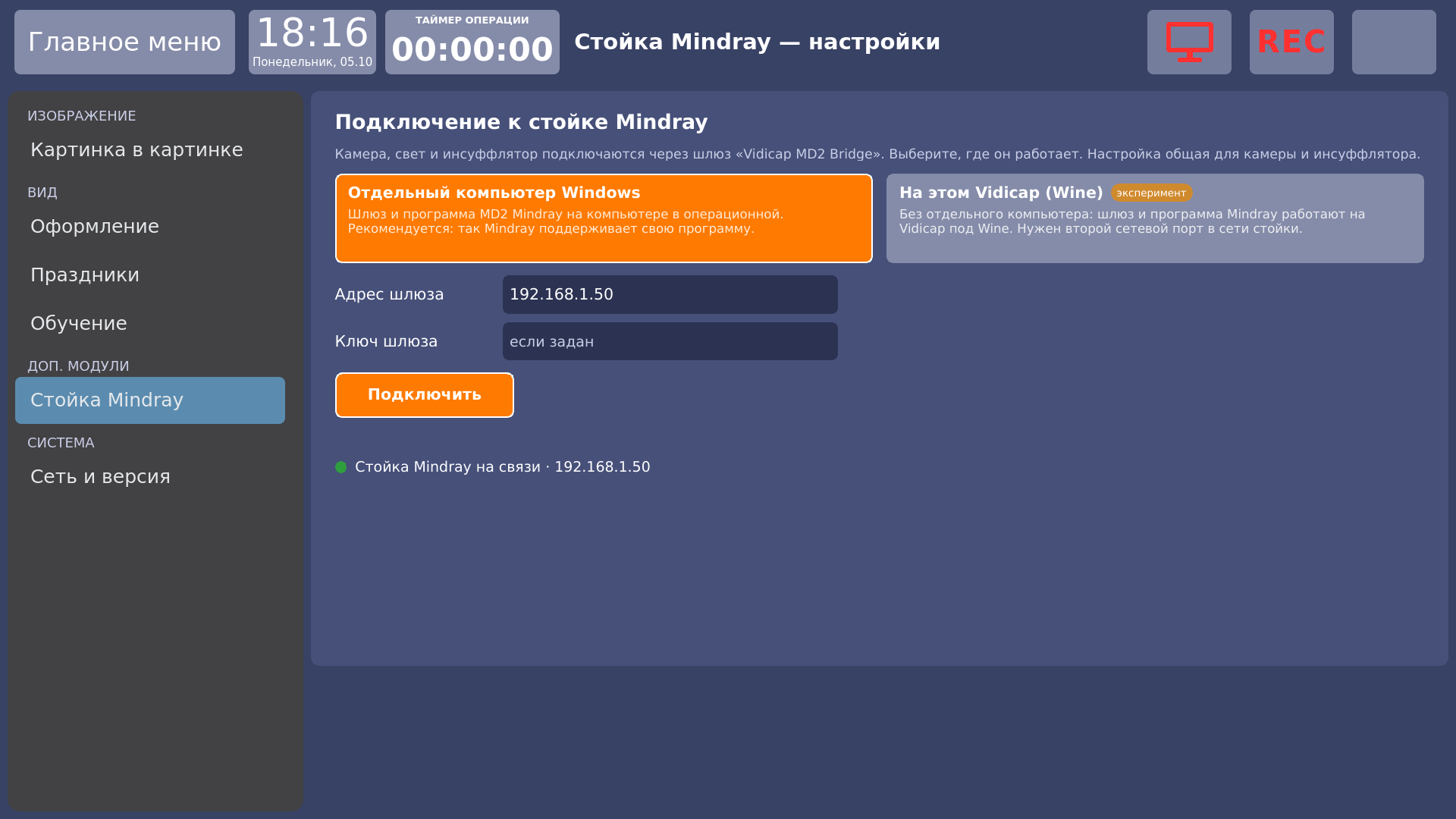

Отдельный компьютер Windows:

1. В поле «Адрес шлюза» введите адрес компьютера со шлюзом (например, 192.168.1.50; другой порт — через двоеточие, 192.168.1.50:7460).
2. В поле «Ключ шлюза» — ключ, заданный в --key (если задан).
3. Нажмите «Подключить». Vidicap проверит, что шлюз отвечает, и запомнит настройку. Она общая для камеры и инсуффлятора.

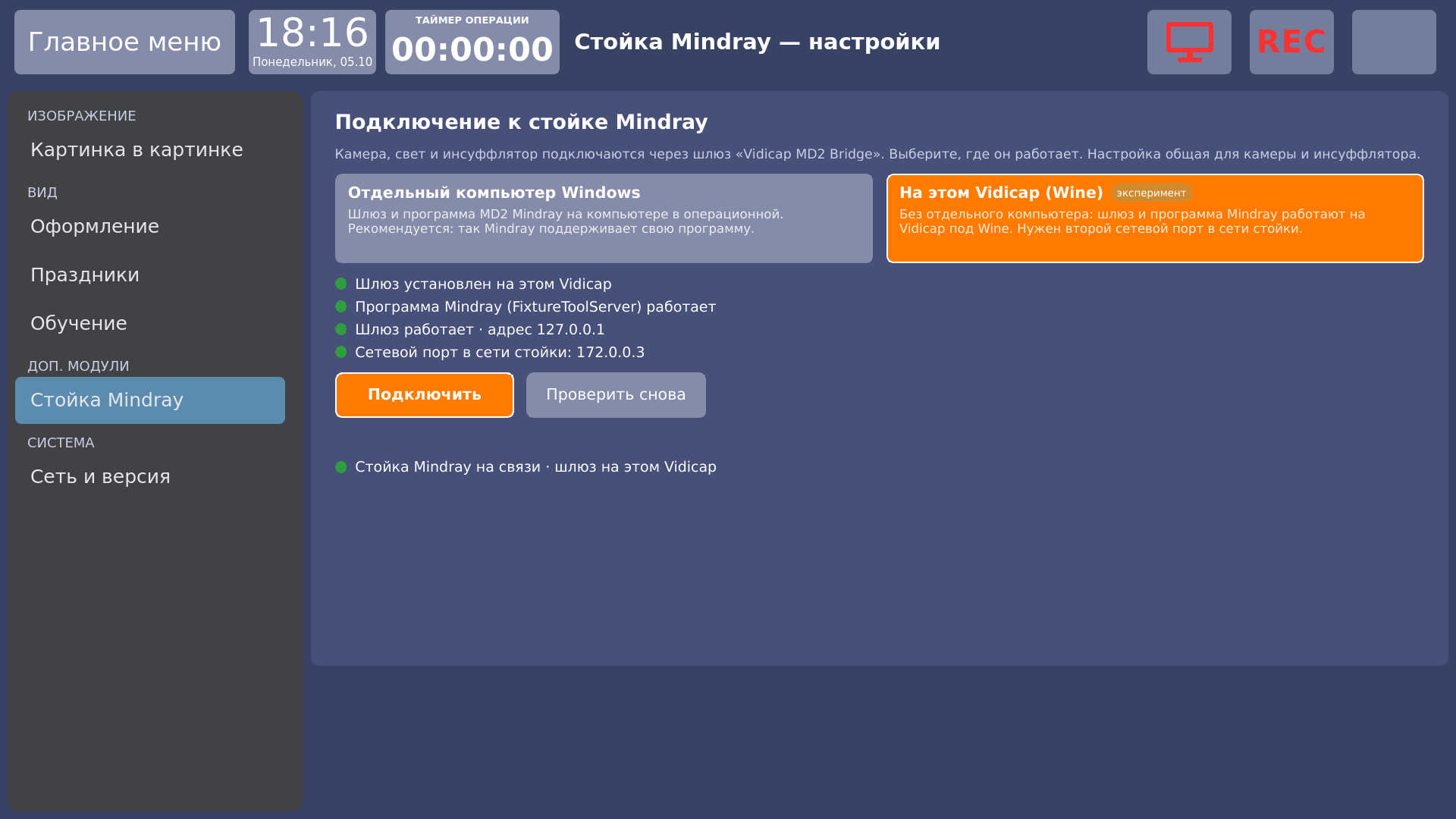

На этом Vidicap (Wine):

1. Нажмите «На этом Vidicap (Wine)». Экран сам проверит и покажет четыре строки: установлен ли шлюз на Vidicap, работает ли программа Mindray (FixtureToolServer), работает ли шлюз и есть ли у Vidicap адрес в сети стойки. Зелёная точка — всё в порядке, красная — что нужно сделать.
2. Если шлюз ещё не установлен, техник ставит его кнопкой «Установить шлюз» (раздел «Экспериментально: шлюз на самом Vidicap»). Модуль старше 1.2.0 вместо кнопки показывает команду для терминала: после неё нажмите «Проверить снова».
3. Нажмите «Подключить». Адрес и ключ вводить не нужно: Vidicap берёт их из установки.

Внизу строка связи: «Стойка Mindray на связи · шлюз на этом Vidicap». Переключиться обратно можно в любой момент: выберите «Отдельный компьютер Windows» и нажмите «Подключить». Адрес и ключ компьютера Vidicap помнит, вводить их заново не нужно.

Выбор работает одинаково на Touch 2.0 и Touch 1.0. Если на устройстве модуль старше 1.1.0, в разделе только адрес и ключ компьютера: обновите модуль («Платформа» → «Доп. модули» → «Обновить модуль»).

Или командой на устройстве:

sudo vidicap-endocam connect 192.168.1.50 --key <ключ>
sudo vidicap-endocam mode wine         # шлюз на этом Vidicap (после установки), mode pc — снова компьютер
vidicap-endocam show                   # шлюз, связь со стойкой и все значения камеры и света

Неполадки

Без стойки работу экрана можно показать с симулятором: на устройстве vidicap-endocam sim --port 7460 и адрес шлюза 127.0.0.1.

Проверка плагина. vidicap-endocam plugin на Vidicap показывает плагин, с которым работает шлюз, и сверяет с ним все функции модуля.

Что уточнить у Mindray. Описание протокола оставляет неясными некоторые номера вариантов (режимы, цветовой стиль, выходы), шаг увеличения и коды ответов. В команде vidicap-endocam functions они помечены «проверить на стойке». При первой установке на настоящей стойке техник проверяет эти функции и сообщает нам, если вариант не совпал.
