Видеосвязь SIP: звонки из операционной (доп. модуль)

Операционная может позвонить по видеосвязи на SIP-номер: на видеотерминал кафедры, в конференц-зал, на SIP-телефон или программу (Linphone, MicroSIP, Zoiper). Собеседник видит то, что транслирует Vidicap, и говорит с операционной: его голос звучит в динамиках Vidicap. Звонить можно и на операционную, но только с адресов из списка больницы.

Vidicap при этом ничего нового не делает: он, как и раньше, шлёт одну трансляцию в платформу. Звонит платформа (сервер больницы или vidicap.cloud) через АТС больницы.

Главное правило то же, что у «Трансляции в интернет»: без «Разрешить» или «Принять» на экране Vidicap звонок не начнётся. Микрофон операционной в начале звонка выключен, его включают на экране Vidicap.

Как это устроено

1. Администратор больницы один раз добавляет сервис «видеосвязь SIP»: учётную запись операционной на АТС больницы и список «Куда позвонить».
2. Врач на странице точки выбирает, куда позвонить, и нажимает «Позвонить: …».
3. На экране Vidicap появляется запрос: кто просит, кому звонить, что проверить в кадре.
4. В операционной нажимают «Разрешить». Платформа звонит; когда собеседник ответил, он видит трансляцию Vidicap, а операционная слышит его.
5. Завершить можно на экране Vidicap («Завершить звонок»), на странице точки, или собеседник просто кладёт трубку.

Что уходит собеседнику, а что нет

• Картинка: то, что сейчас транслирует Vidicap (выбранный вход и «картинка в картинке»).
• Звук операционной: только после «Микрофон включён» на экране Vidicap. До этого собеседник слышит тишину.
• Имя пациента, ID и название записи не уходят никогда: их нет в видео, и платформа их не передаёт.
• Пароль учётной записи SIP хранится только на платформе, на Vidicap он не передаётся.
• Входящие звонки принимаются только с адресов из «Куда позвонить». С других адресов звонок сбрасывается, и на Vidicap ничего не появляется.

Что нужно

Модули ставятся как любые другие: «Настройки» → «Платформа» → «Доп. модули» → «Установить модуль». «Видеосвязь SIP» без «Трансляции в интернет» не ставится. Пока одного из модулей нет на Vidicap, кнопка «Позвонить» неактивна, а под ней написано, какого модуля не хватает.

1. Учётная запись и «Куда позвонить» (администратор больницы)

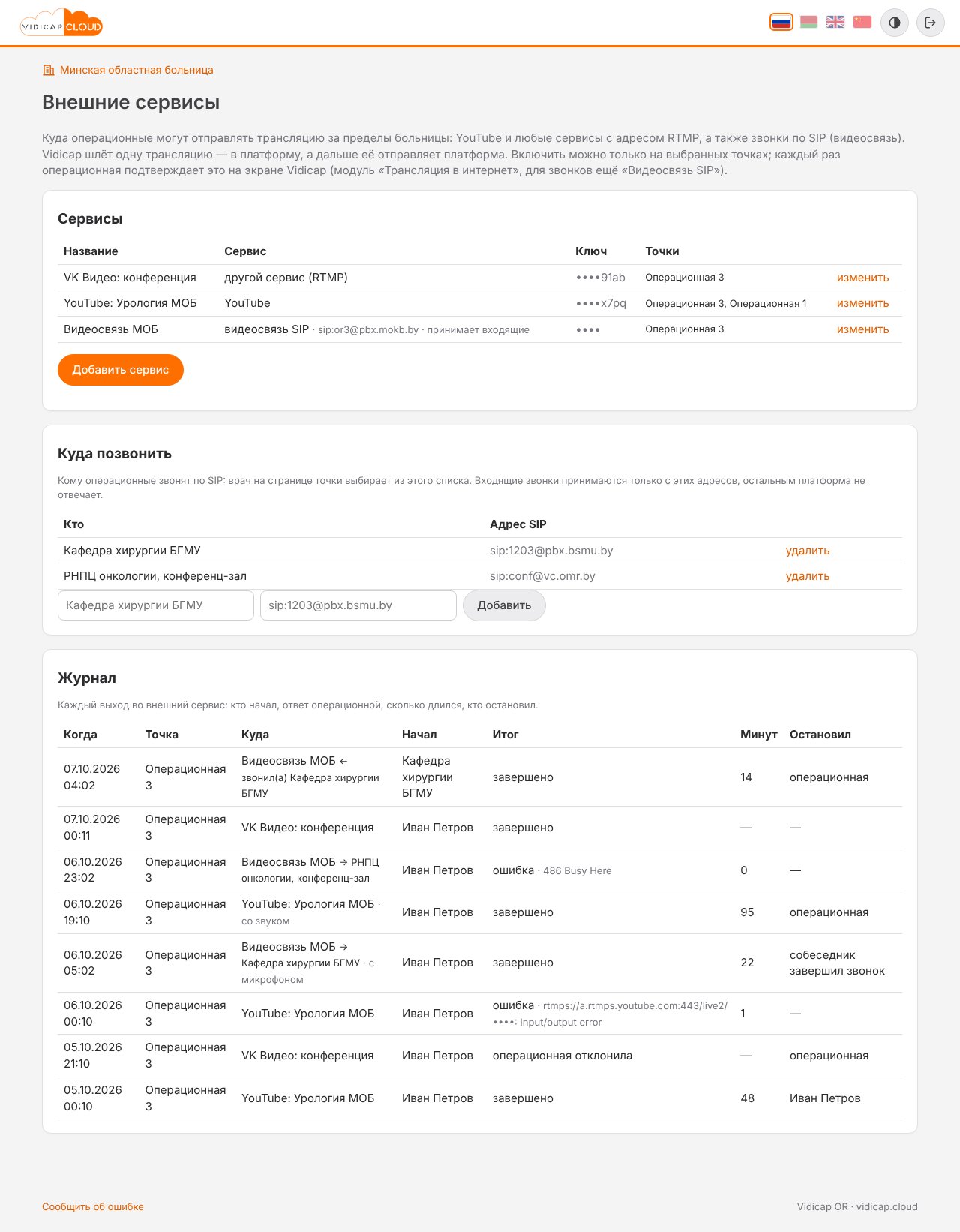

Платформа → организация → «Внешние сервисы» → «Добавить сервис».

• Сервис: «видеосвязь SIP».
• Название: как его увидят на странице точки и на Vidicap, например «Видеосвязь МОБ».
• Адрес сервера: учётная запись операционной на АТС больницы, например or3@pbx.hospital.by. Её выдаёт служба связи больницы.
• Ключ трансляции: пароль этой учётной записи. Если АТС пускает без пароля, оставьте пустым.
• Точки: где можно звонить.
• Принимать входящие звонки: отметьте, если на операционную должны звонить. Тогда у сервиса может быть отмечена только одна точка: номер принадлежит одной операционной.

Ниже, в разделе «Куда позвонить», добавьте адреса, на которые операционные звонят и с которых им можно звонить: «Кто» (как увидит врач) и «Адрес SIP» (1203@pbx.bsmu.by или sip:1203@pbx.bsmu.by).

В журнале видны все звонки: → исходящий, ← входящий, кто начал, итог (например «ошибка · 486 Busy Here», если номер занят), сколько минут и кто завершил.

2. Позвонить (врач, на странице точки)

1. Убедитесь, что Vidicap транслирует.

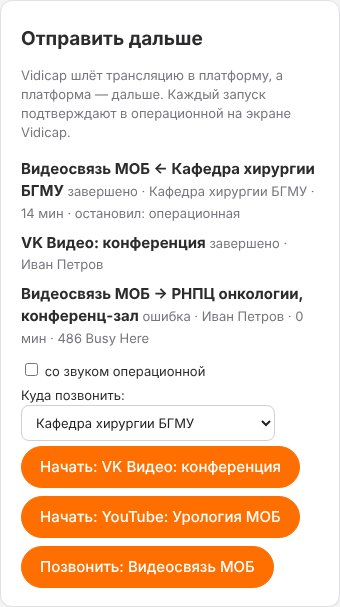

2. На странице точки в блоке «Отправить дальше» выберите «Куда позвонить».

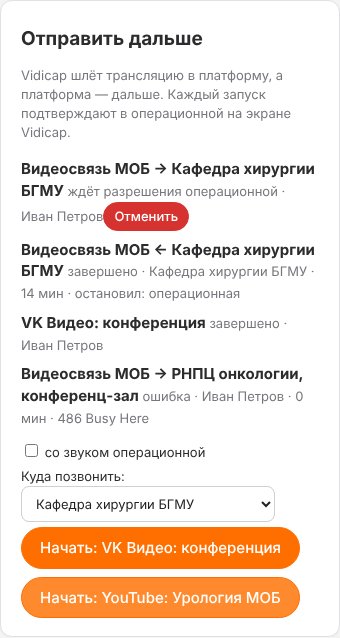

3. Нажмите «Позвонить: <название сервиса>». Строка покажет «ждёт разрешения операционной», рядом кнопка «Отменить».

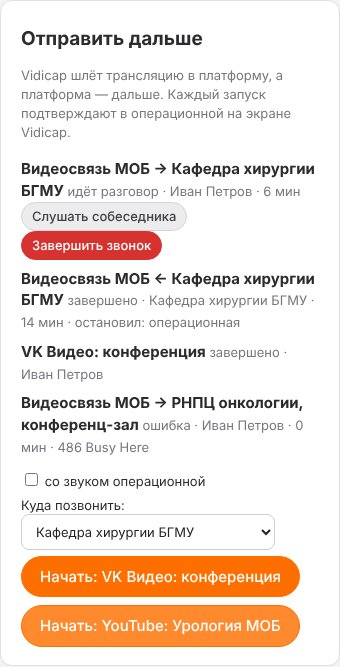

Во время разговора в строке видно «идёт разговор». Кнопка «Слушать собеседника» показывает и даёт услышать собеседника прямо на странице, «Завершить звонок» кладёт трубку.

В операционной одновременно может идти только один звонок.

3. Разрешить или принять (в операционной, на экране Vidicap)

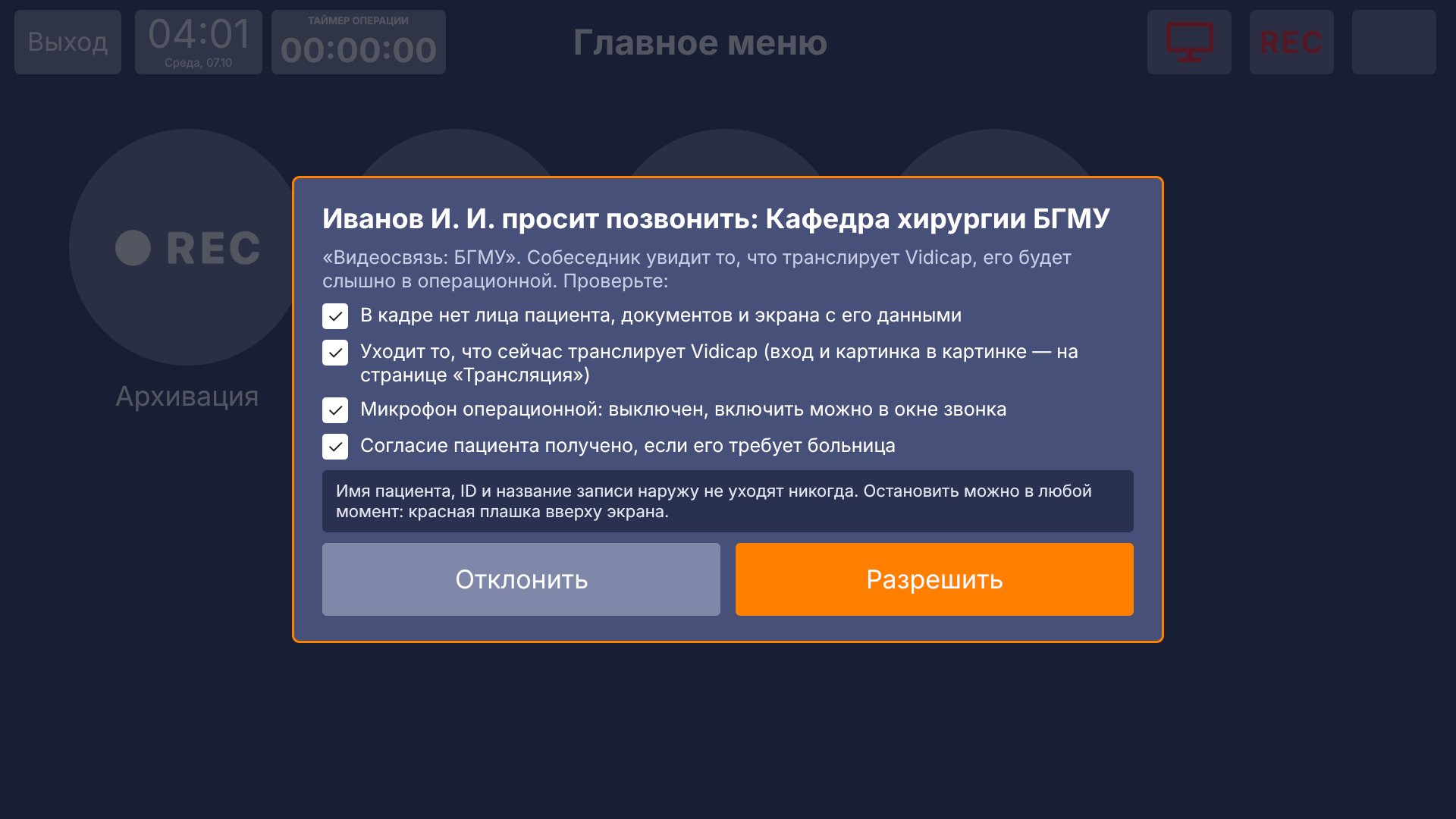

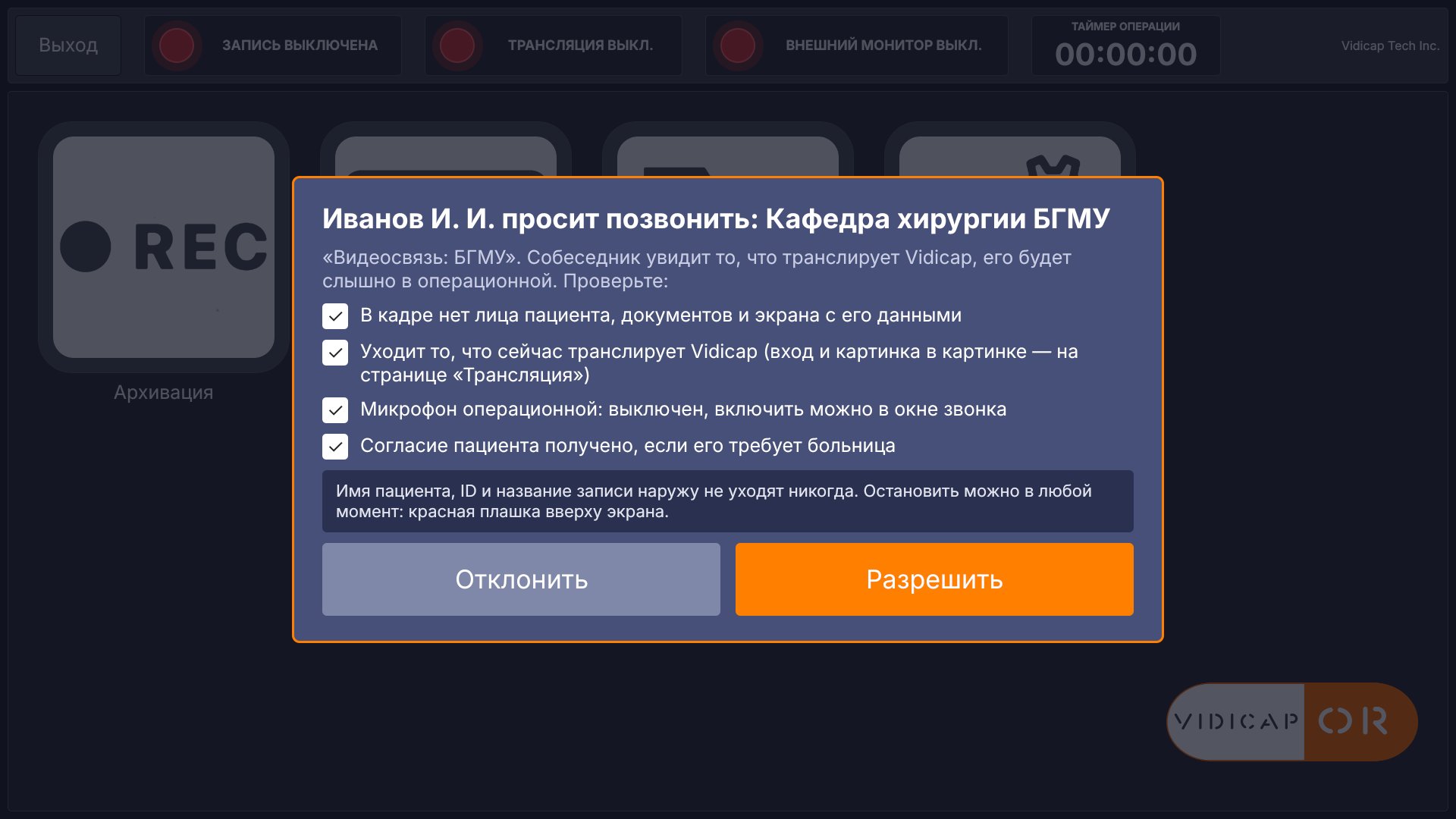

Исходящий звонок: запрос «<врач> просит позвонить: <кто>». Проверьте пункты и нажмите «Разрешить» или «Отклонить».

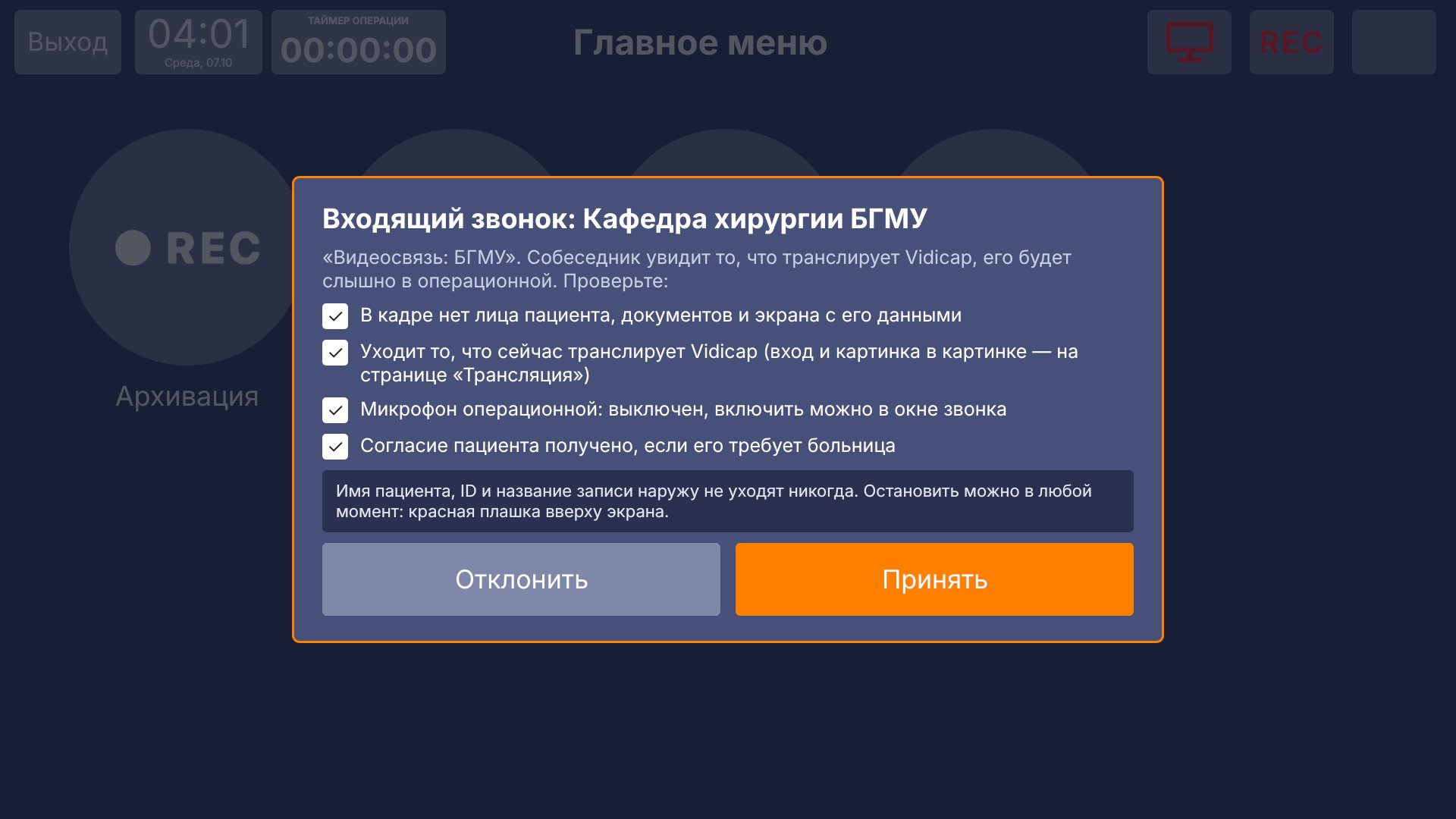

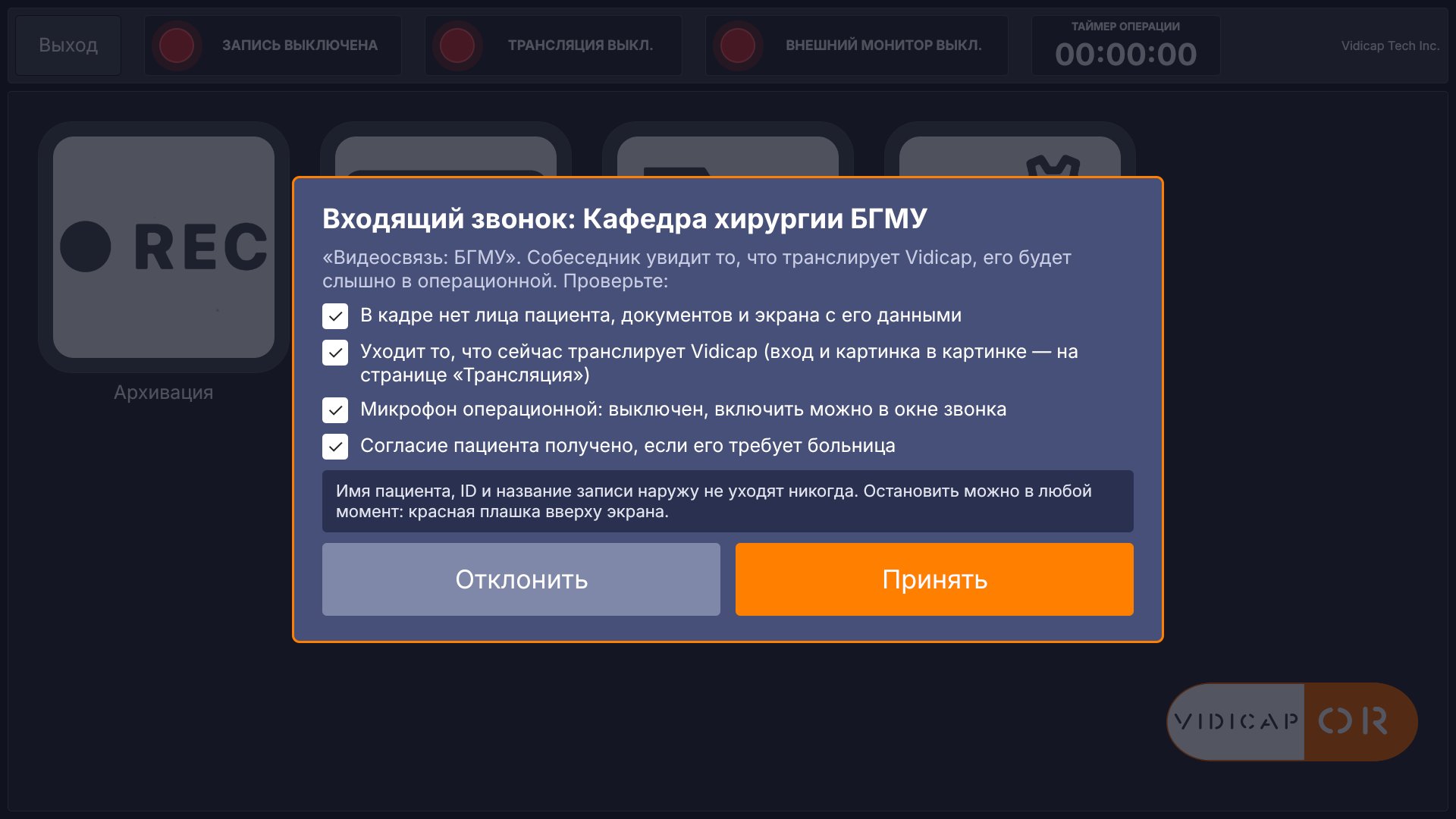

Входящий звонок: «Входящий звонок: <кто>» и кнопка «Принять». Если в операционной не ответили 2 минуты, звонок сбрасывается.

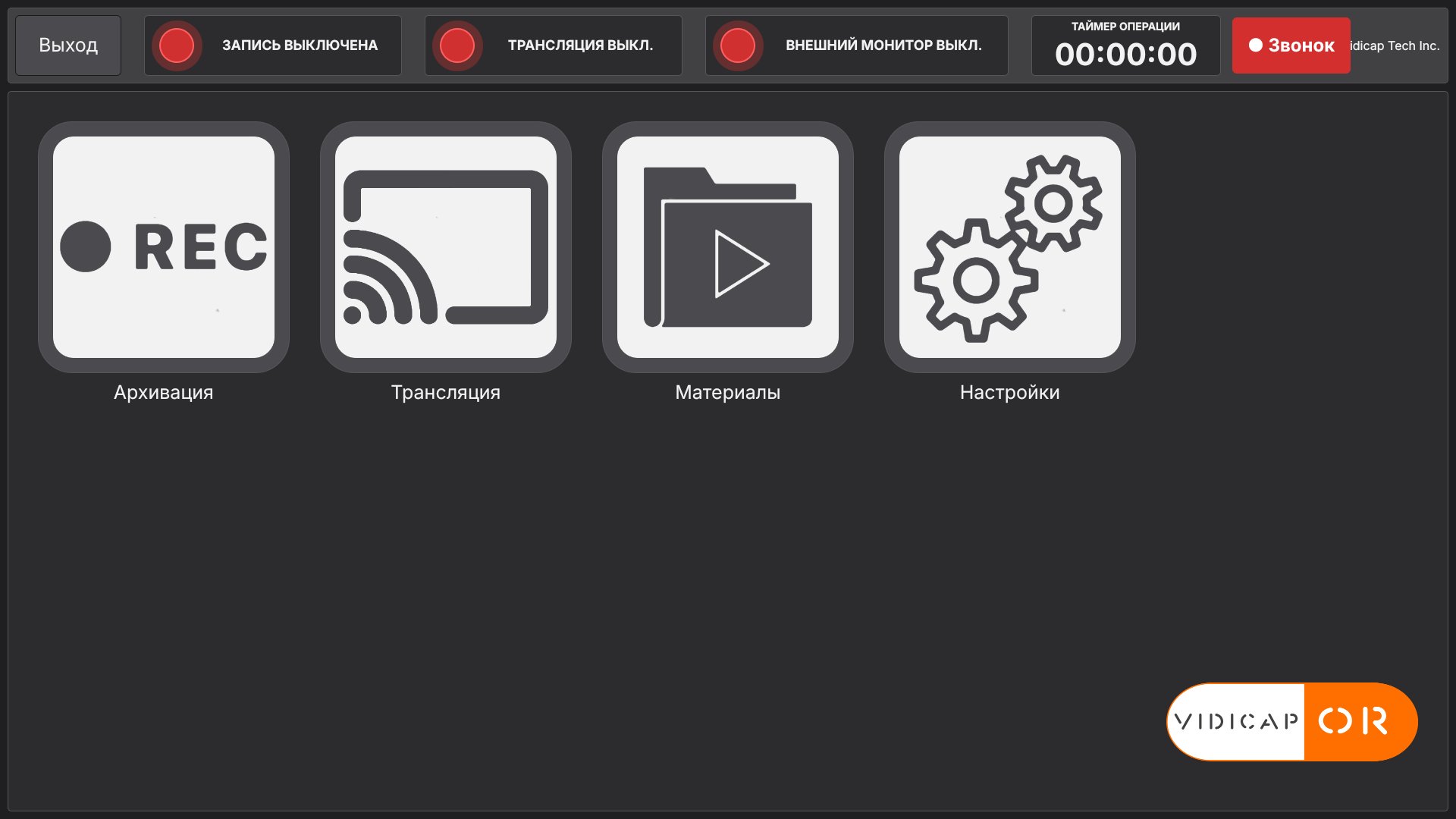

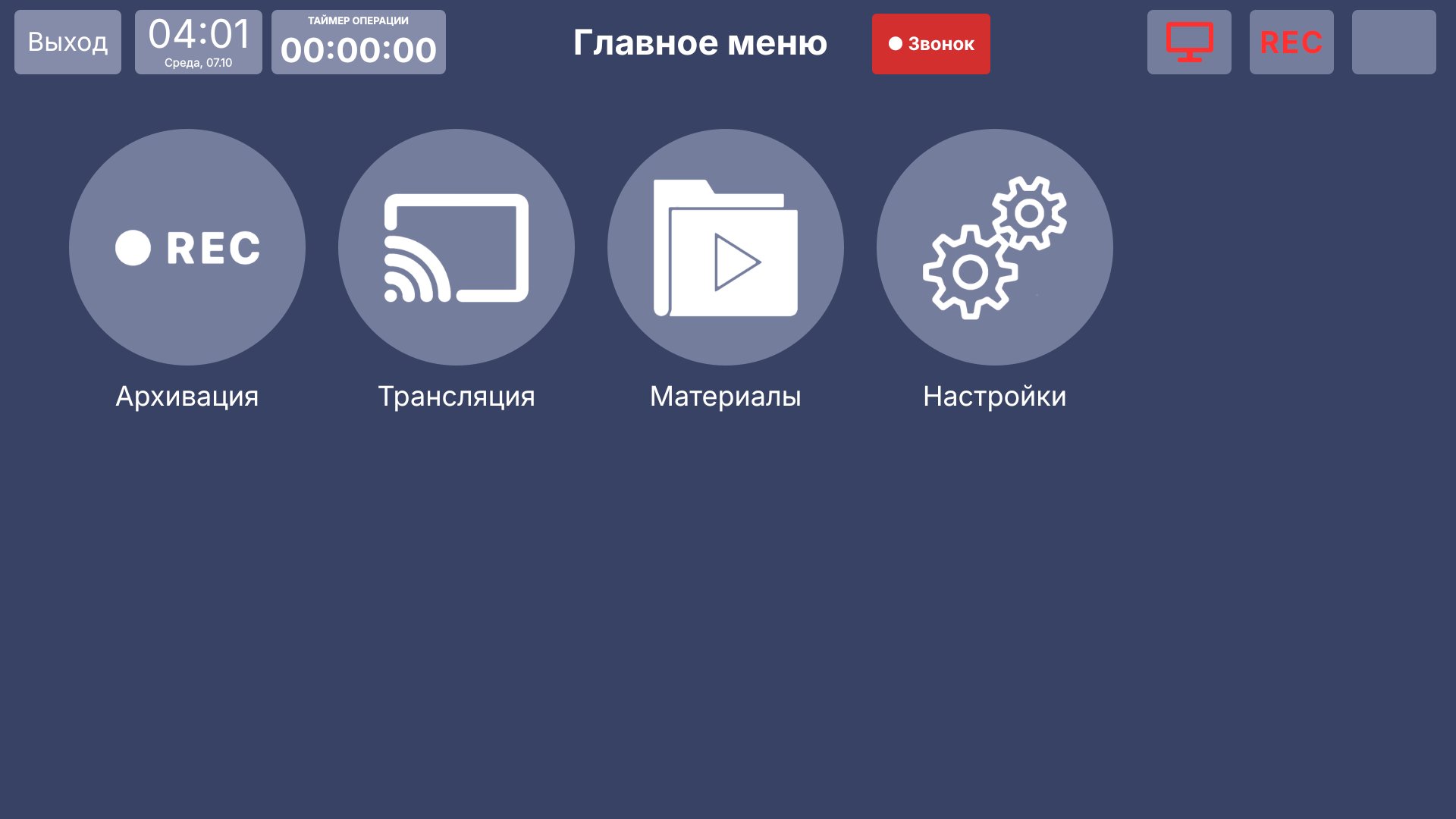

Пока идёт звонок, вверху горит красная плашка «● Звонок».

4. Во время звонка: микрофон, «Заставка», «Завершить звонок»

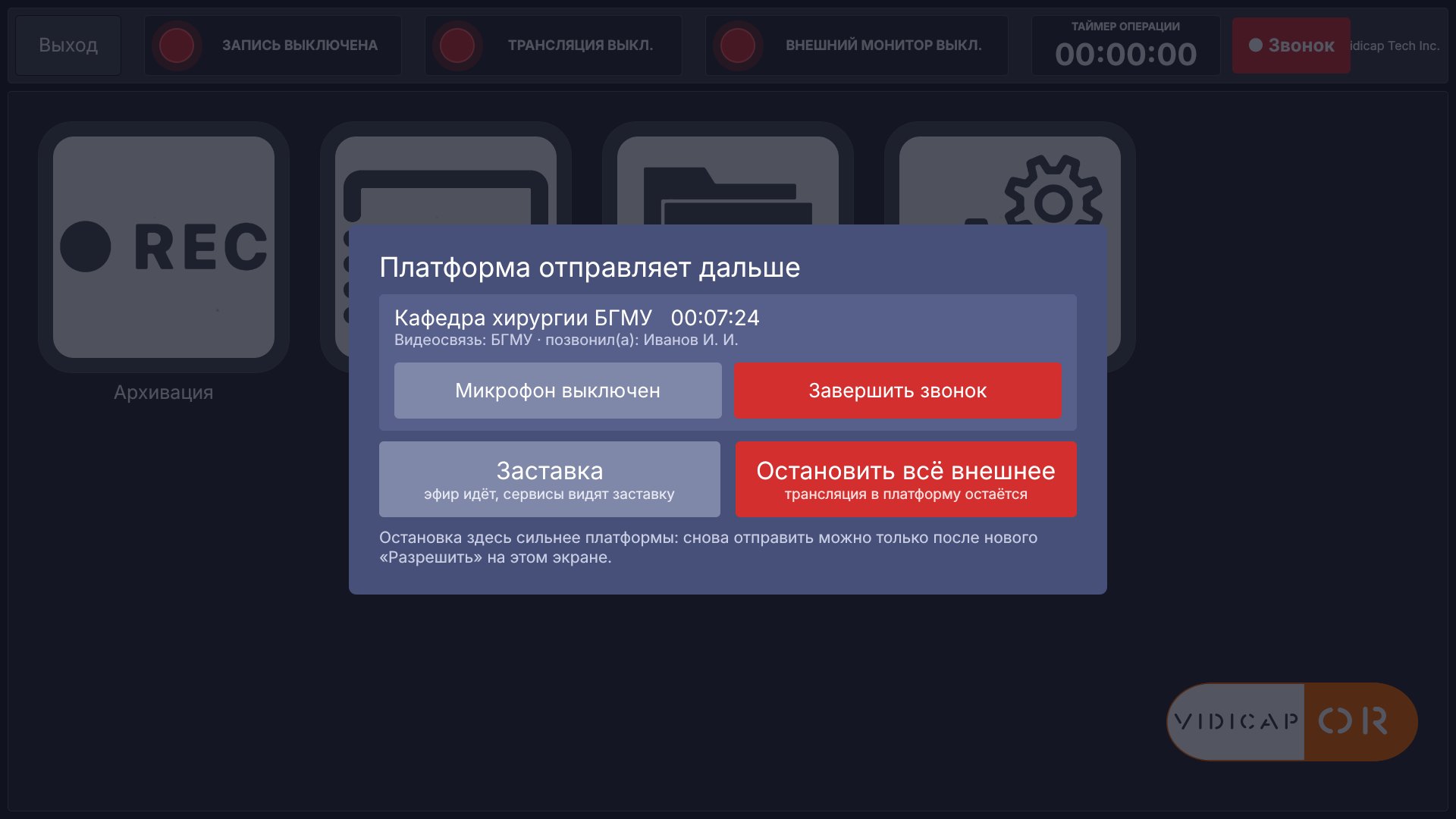

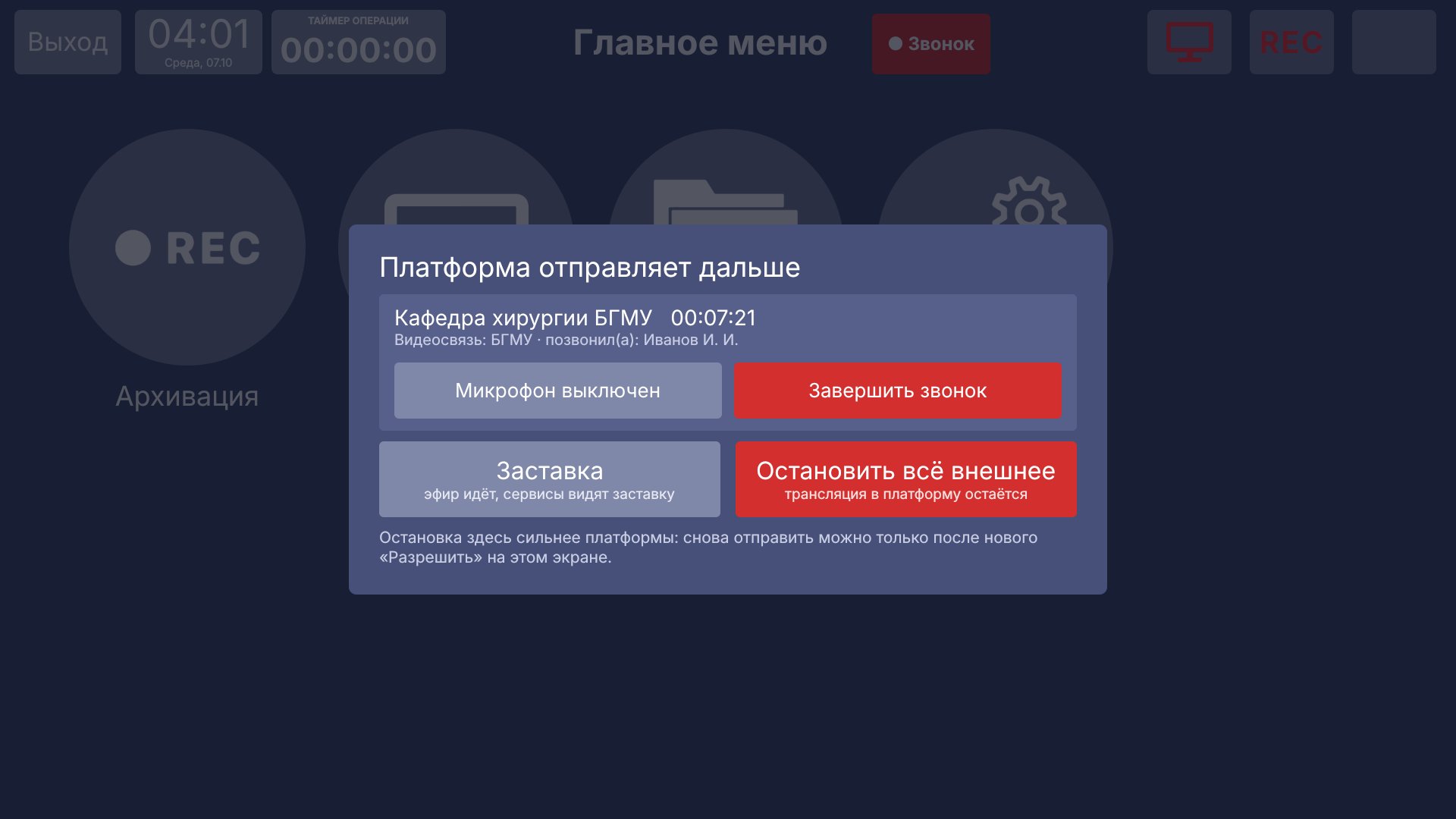

Нажмите на плашку. В окне звонка: кому звоним, сколько идёт разговор, кто позвонил.

• «Микрофон выключен» / «Микрофон включён»: собеседник слышит операционную, только пока микрофон включён.
• «Заставка»: собеседник вместо видео видит неподвижную картинку, звонок не прерывается. «Показать картинку» возвращает видео.
• «Завершить звонок»: кладёт трубку.
• «Остановить всё внешнее»: завершает звонок и все внешние трансляции сразу.

Если Vidicap перестал транслировать больше чем на минуту, платформа завершает звонок сама.

Если не работает

Для администратора сервера

• Звонками занимается служба calls (docker compose). Она работает в сети самого сервера (network_mode: host), потому что SIP и медиа должны видеть его настоящий адрес.
• Для каждой линии (сервис + точка) служба запускает программу SIP baresip (лицензия BSD): до 10 линий одновременно. Порты: SIP 5070–5079 (UDP и TCP), медиа UDP 20000–20199, управление только внутри сервера. Откройте их от АТС больницы к серверу и обратно.
• Картинку собеседника служба кодирует в H.264, это около 1 ядра процессора на звонок.
• Учётная запись регистрируется на АТС, если у сервиса есть пароль или отмечены входящие звонки.
• Звонки с точек, пришедших копией с сервера ниже (связь серверов), пока не поддерживаются: звонит тот сервер, к которому подключён сам Vidicap.
• Звонки в Zoom будут отдельным доп. модулем на той же основе.
