Оформление экрана

На экране Vidicap можно выбрать оформление: «Vidicap OR» (как сейчас), «Исходное» (серое и синевато-серое, как в первых версиях Vidicap) или тестовую тему «Vidicap UI 3.0» («Ночь» и «День», см. ниже). В «Vidicap OR» и «Исходном» меняются только цвета: экраны, кнопки и их порядок остаются прежними. Выбор есть в базовой программе обеих ревизий, ставить модуль не нужно.

Обе обновляются с экрана: «Платформа» → «Проверить обновления». После обновления ничего не меняется: остаётся «Vidicap OR», пока на устройстве не выберут другое.

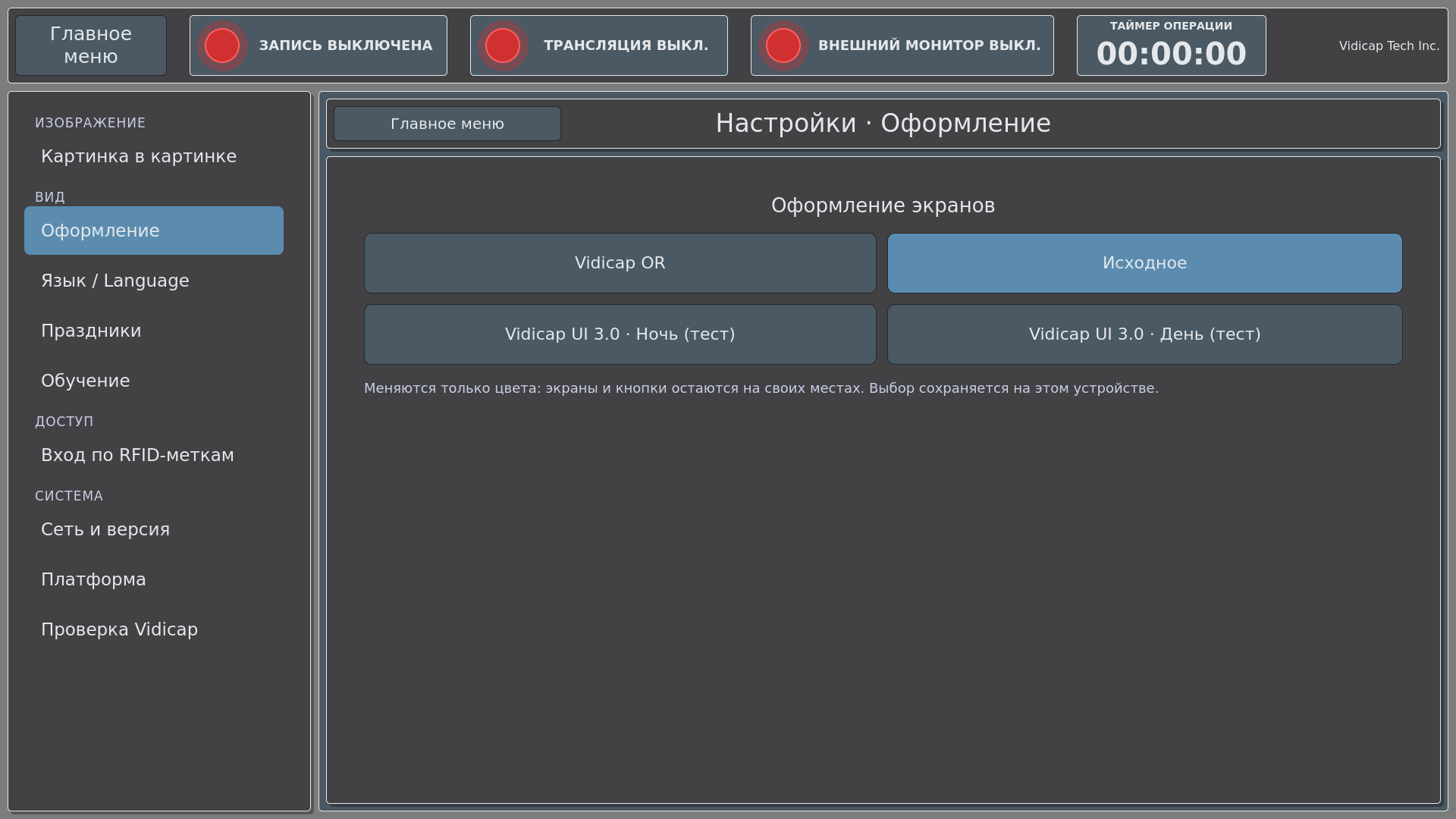

Vidicap Touch 2.0

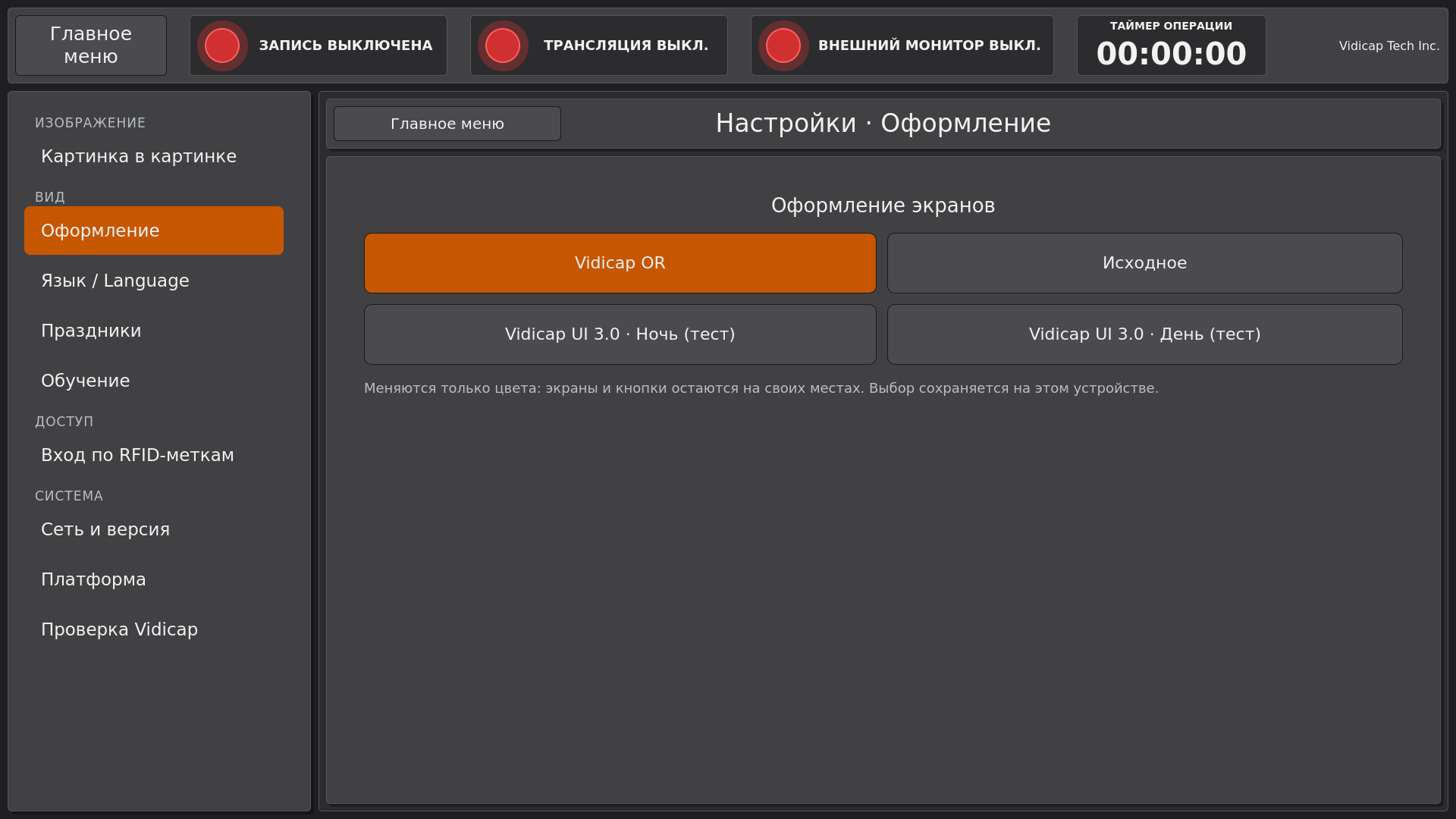

1. В главном меню нажмите «Настройки». Если включён вход по RFID-меткам, приложите метку техника.
2. Слева нажмите «Оформление».
3. Справа выберите «Vidicap OR» или «Исходное». Экран сразу перекрашивается, перезапуск не нужен.

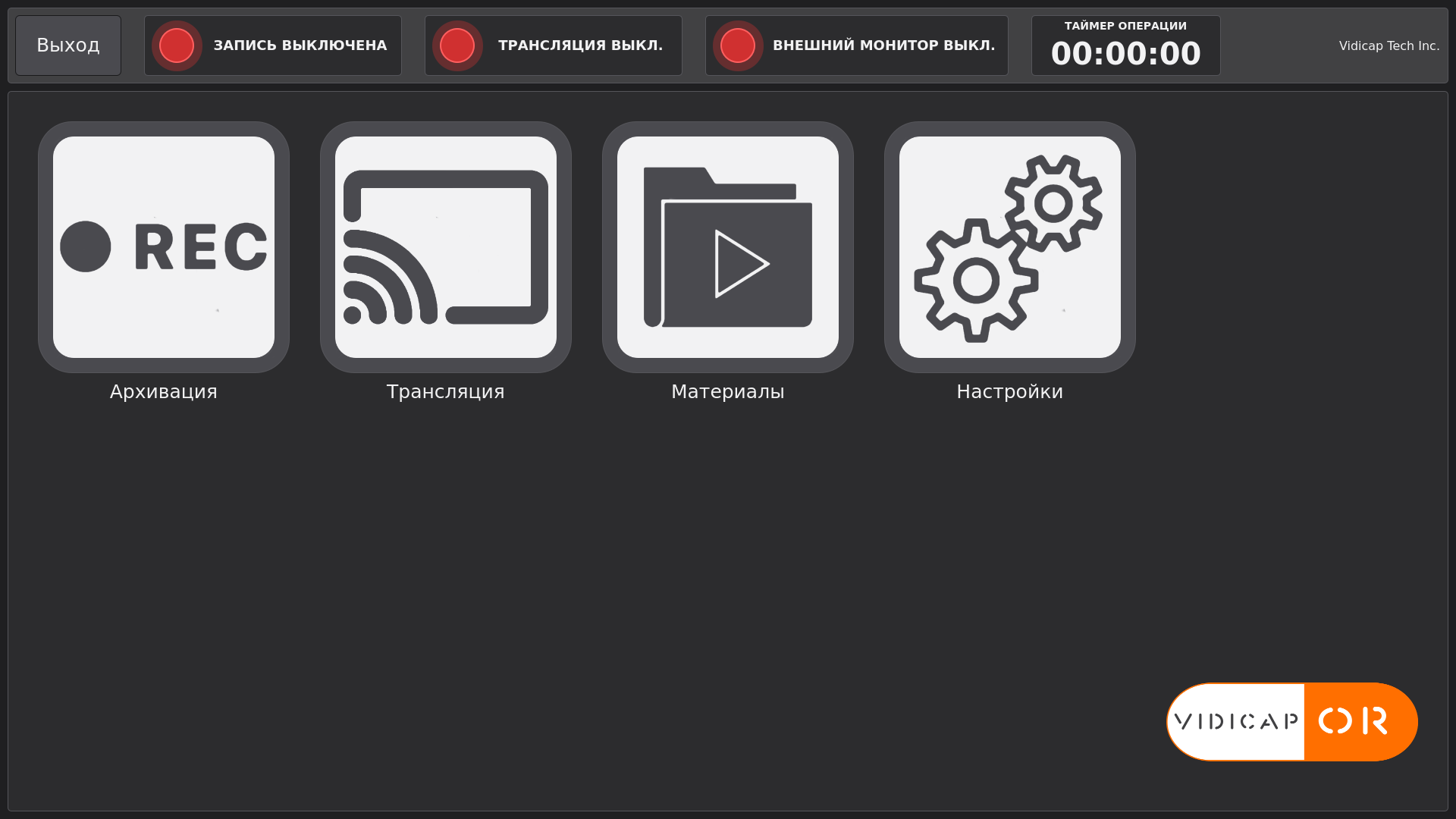

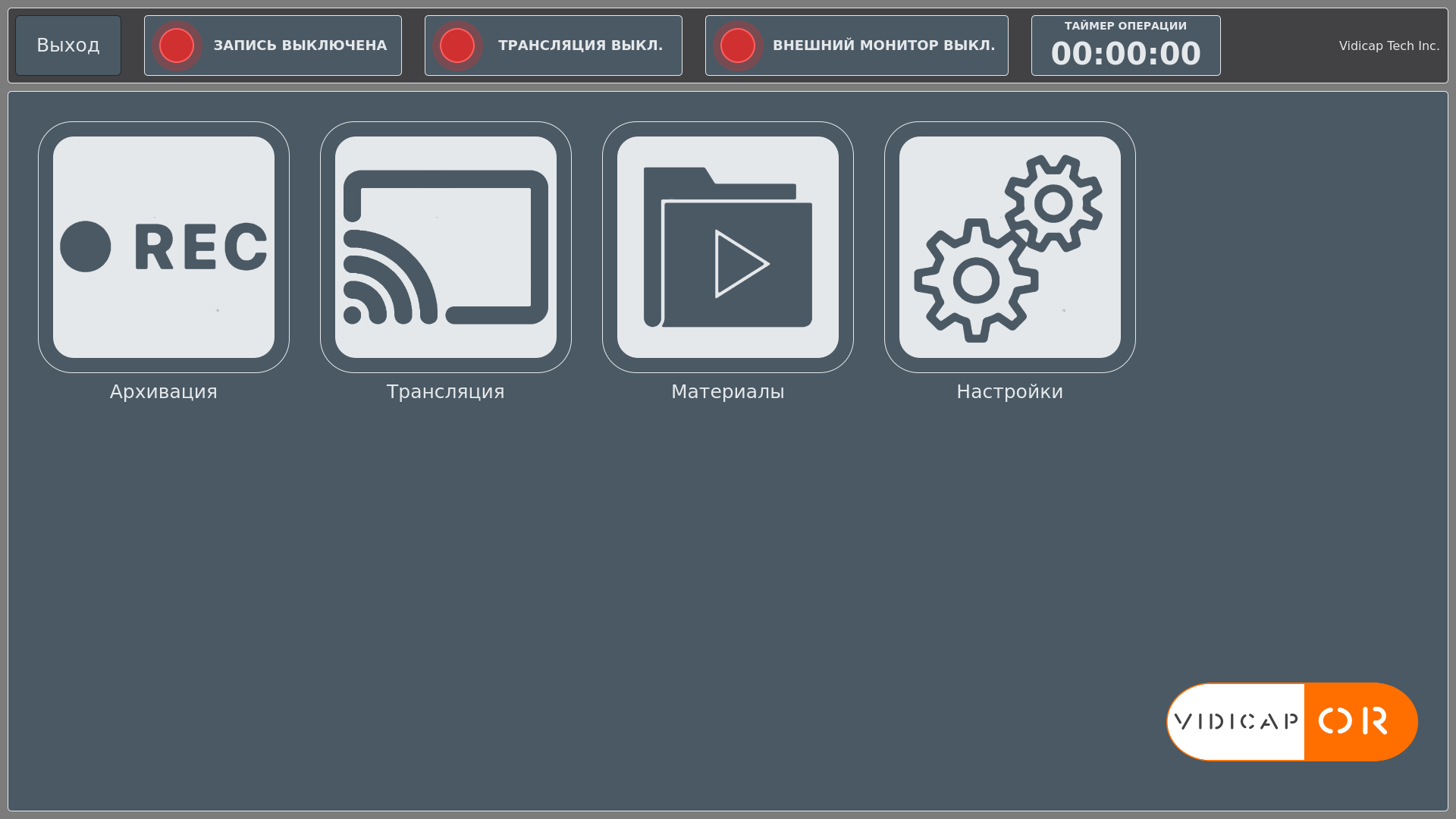

Главное меню в двух оформлениях:

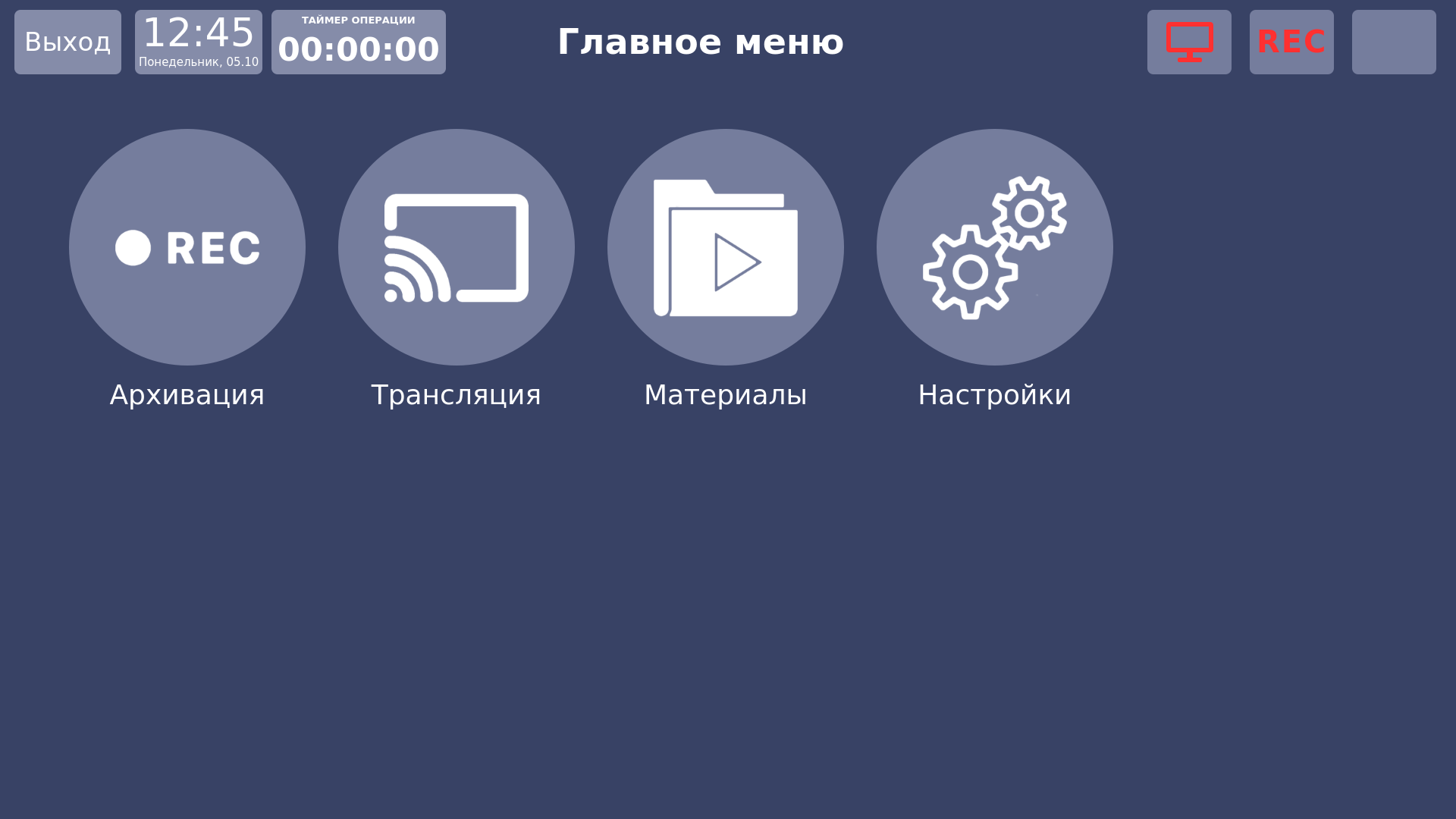

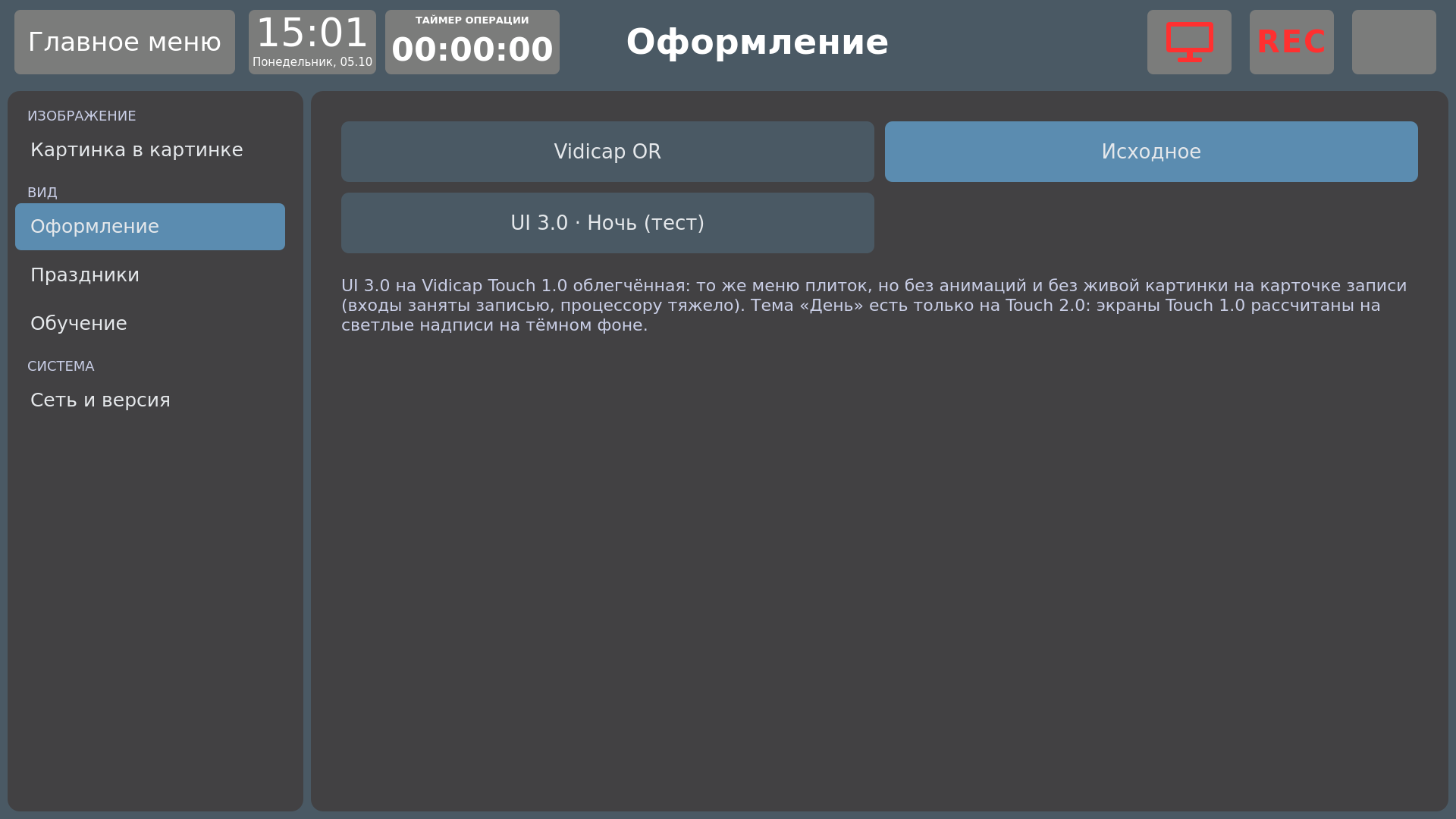

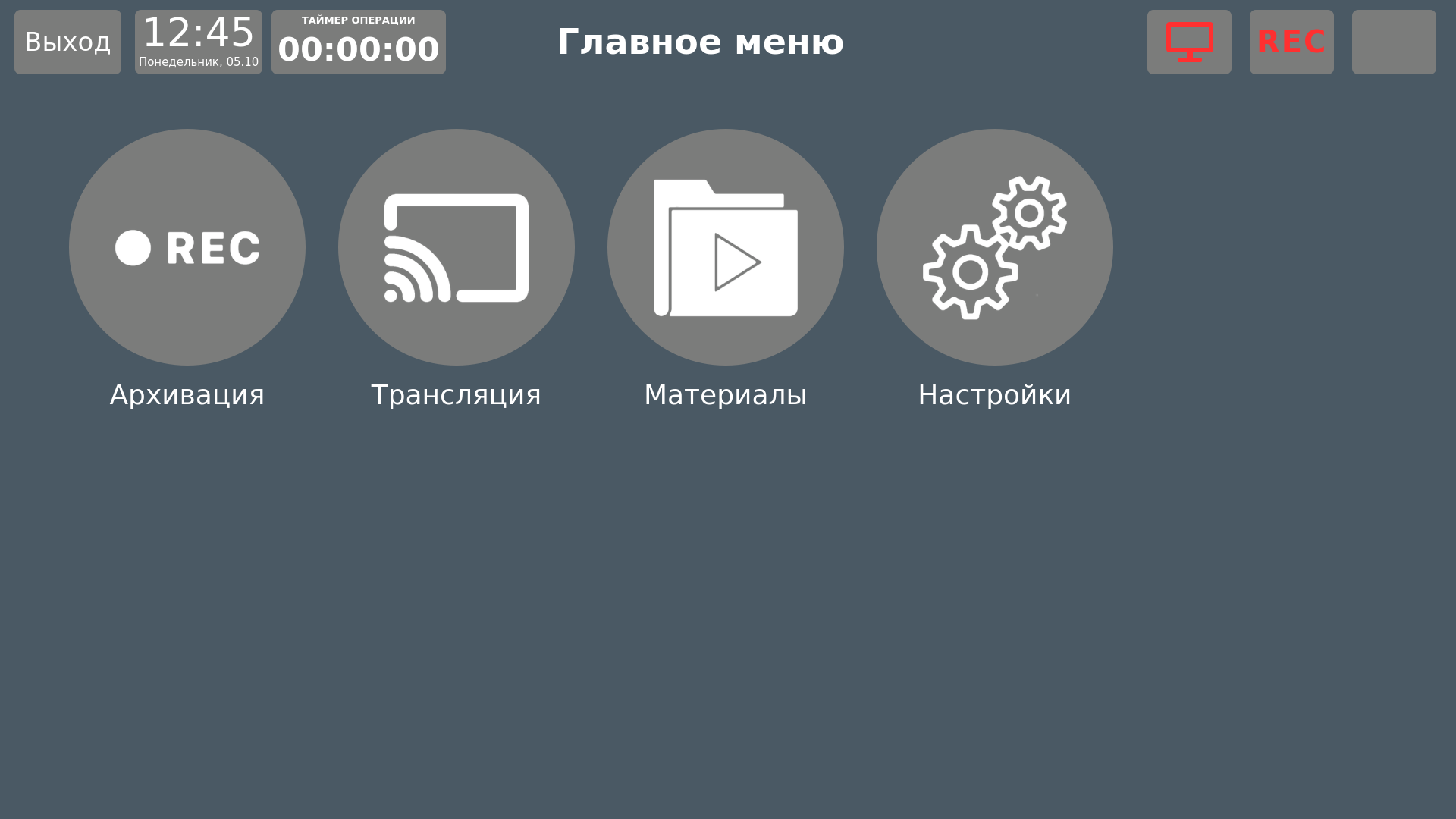

Vidicap Touch 1.0

1. В главном меню нажмите «Настройки».
2. Слева, в группе «Вид», нажмите «Оформление».
3. Нажмите «Vidicap OR» или «Исходное». Выбранная кнопка выделена цветом.

На Touch 1.0 оформление меняет цвета главного меню, шапки и новых экранов (таймер, вход по RFID-меткам, экраны доп. модулей в базовой программе). Остальные экраны программы и так в исходных цветах.

Vidicap UI 3.0 (тест)

Новый вид экрана, пока в тестовом режиме. Вернуть прежний можно в любой момент там же, в «Оформлении», одним нажатием.

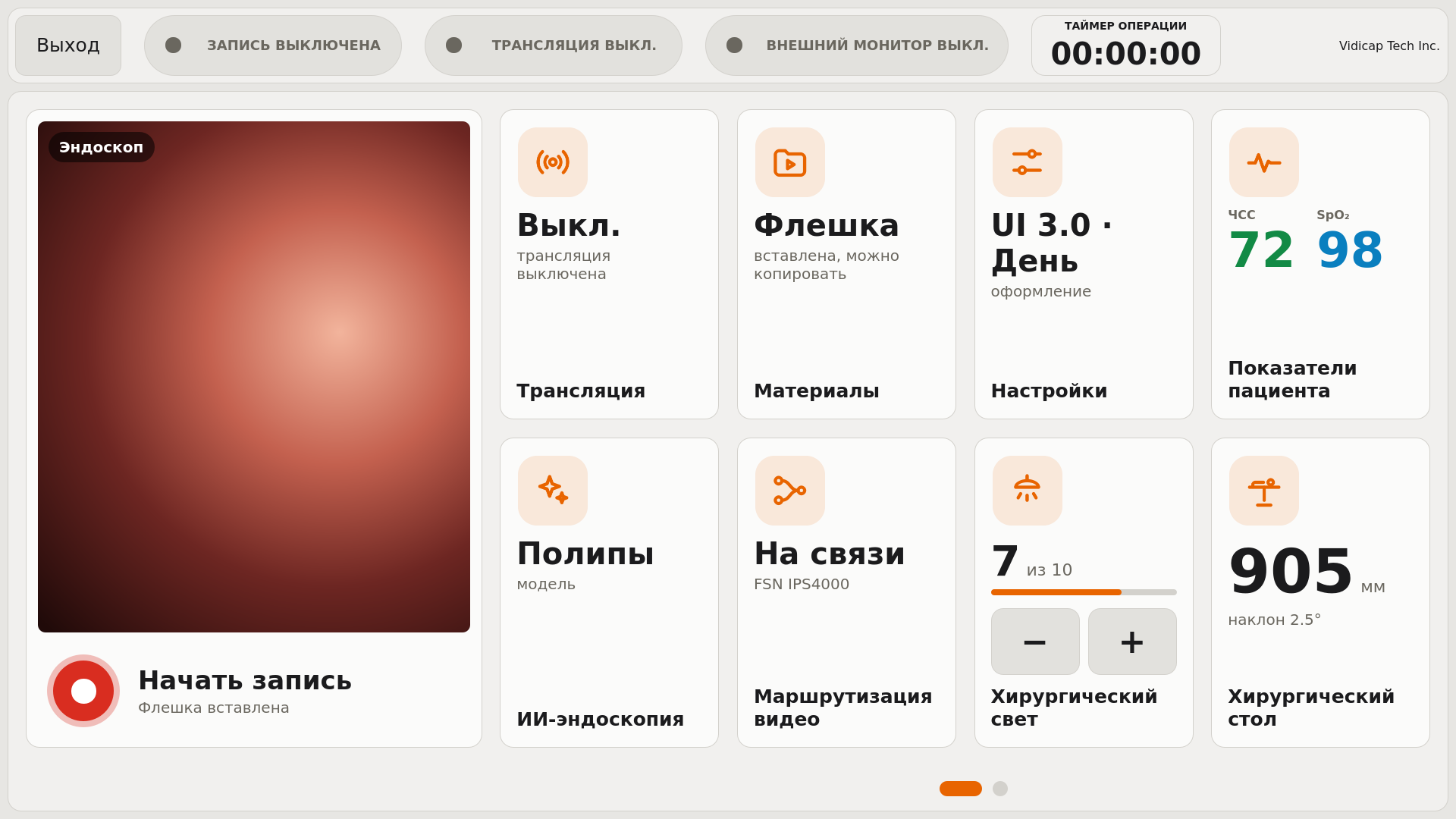

• Две темы под свет в зале. «Ночь» — почти чёрный графит: не слепит в затемнённой эндоскопической. «День» — тёплый светлый серый (не белый, без бликов) для работы под операционными лампами.

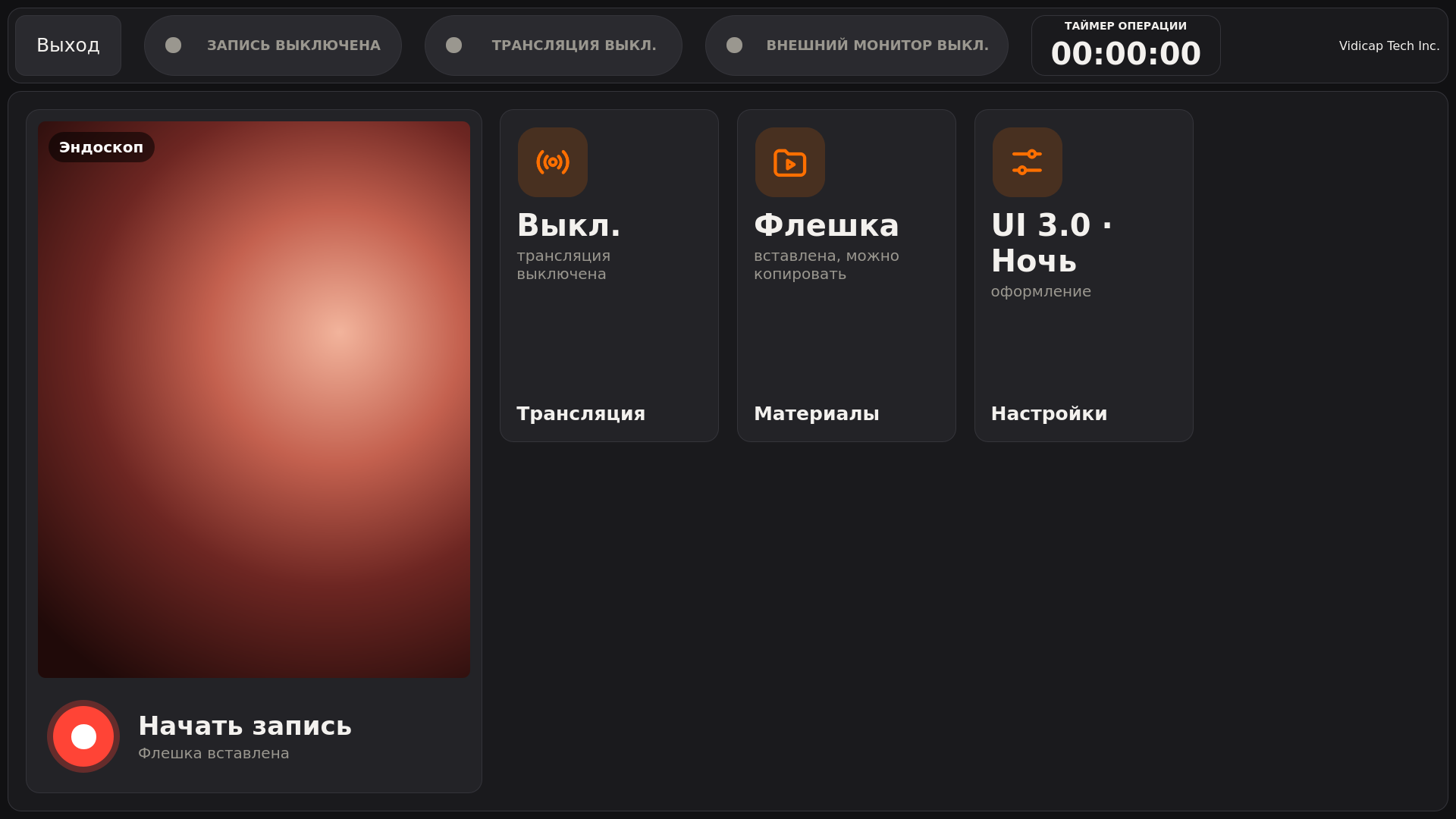

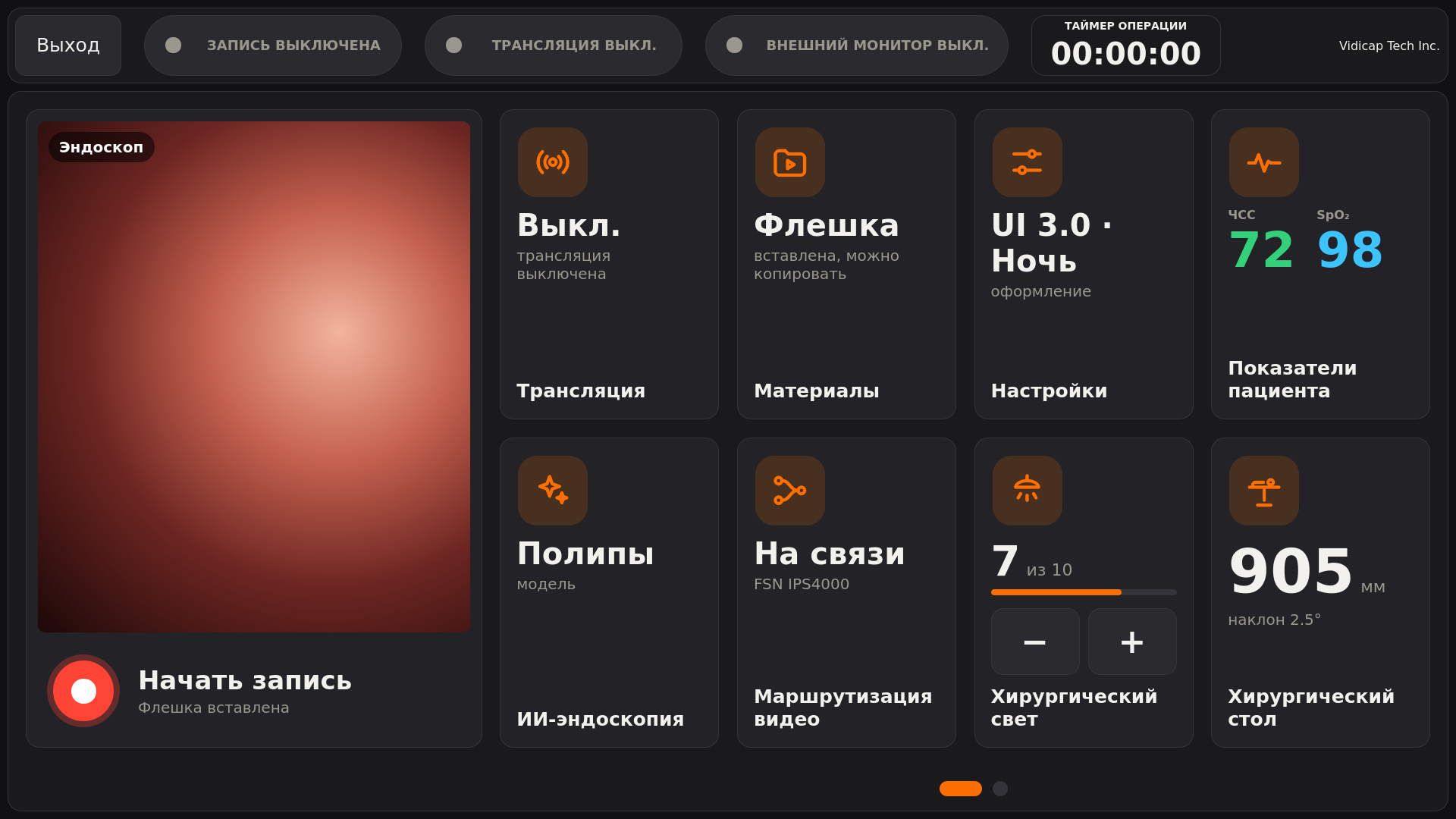

• Новое главное меню. Слева крупная карточка «Запись»: идёт ли запись и сколько, вставлена ли флешка, идёт ли трансляция. Нажатие открывает экран записи. Справа плитки по четыре в ряд; на каждой плитке линейный значок в мягком квадрате цвета оформления. Если плиток больше восьми, они листаются (точки под плитками можно нажимать).
• Плитки показывают, что внутри. «Трансляция»: в эфире или выключена (зелёная точка, когда в эфире). «Показатели пациента»: ЧСС и SpO₂ крупно, как на мониторе; старые значения бледнеют. «Маршрутизация видео»: модель коммутатора и есть ли связь. «ИИ-эндоскопия» и «ИИ-УЗИ»: выбранная модель. «Хирургический свет»: включён или выключен. «Музыка»: что играет. «Хирургический стол»: высота и наклон, или «Движется». «Инсуффлятор»: давление в полости и заданное, мм рт. ст. «Эндоскопическая камера»: режим изображения и стоп-кадр. «Внешний дисплей»: что на нём (вход, два входа, показатели, фото) и идёт ли SRT. «Инженерия зала»: температура, влажность и включённая сцена, а при тревоге — её название. «Просмотр DICOM»: сколько исследований открыто. «VR (тест)»: идёт ли показ в шлеме. «Материалы»: вставлена ли флешка. «Управление Камерой»: на связи ли камера. Если связи с прибором нет, давление выше заданного или в зале тревога, строка на плитке красная. На карточке записи живая картинка выбранного входа и время записи.

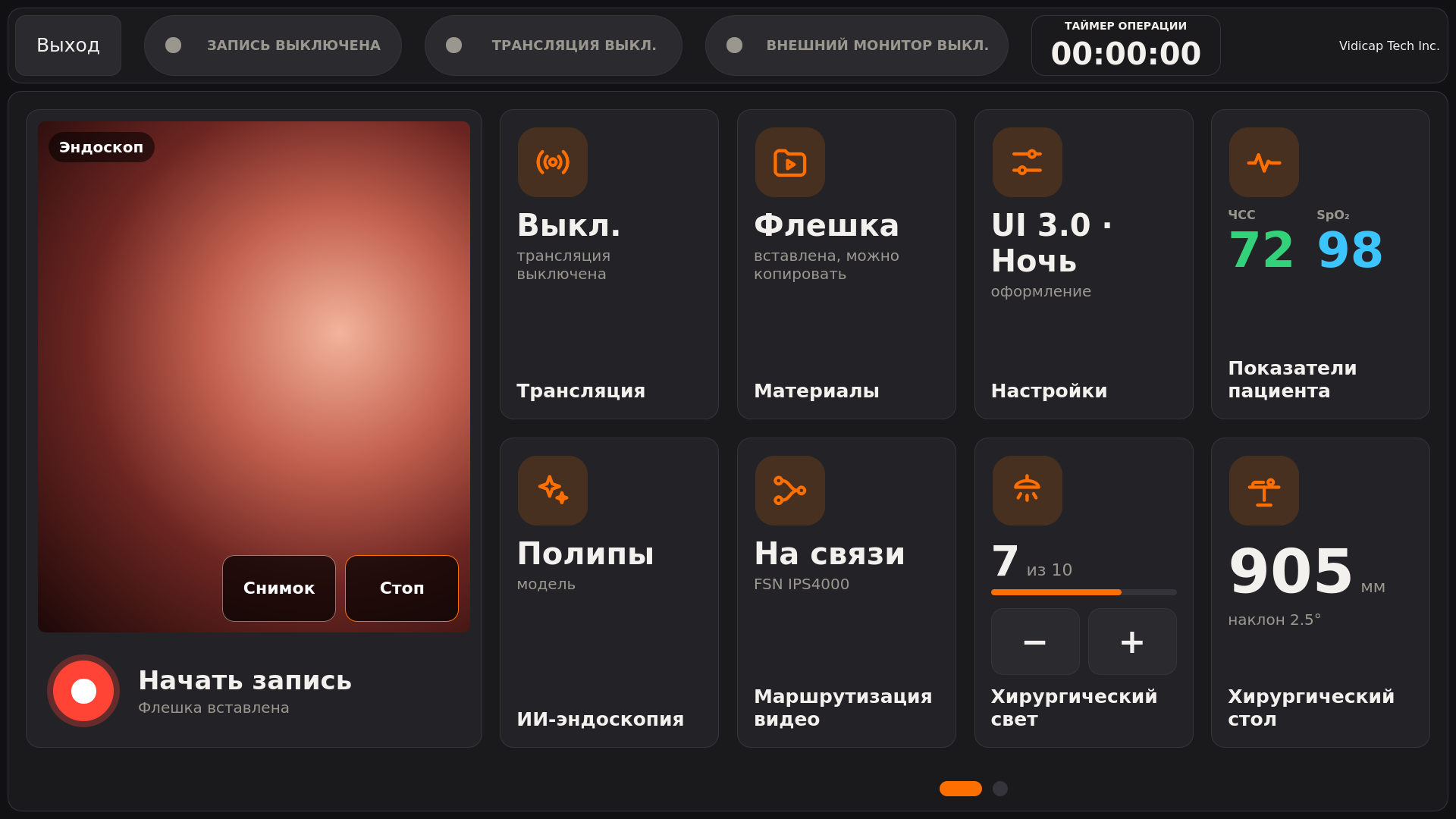

• Быстрые кнопки на плитках. Самое частое можно сделать, не открывая модуль: на «Хирургическом свете» кнопки − и + (яркость), на «Музыке» «Пауза» / «Играть», на карточке записи во время записи «Снимок» и «Стоп». Кнопки крупные, 88 точек (около 22 мм), чтобы попадать в перчатке. Нажатие на свободное место плитки, как и раньше, открывает модуль.
• Удержание для того, что нельзя отменить. «Стоп» записи и «Включить» свет срабатывают, только если держать кнопку около секунды: кнопка заполняется цветом и срабатывает, когда заполнится. Короткое нажатие ничего не делает и только пишет «Удерживайте». Окон «Вы уверены?» нет.
• Экраны доп. модулей в цветах темы. Свет, стол, инсуффлятор, камера, внешний дисплей, «Инженерия зала» и остальные модули открываются в тех же тёмно-графитовых цветах с оранжевым, что и меню. При возврате к «Vidicap OR» или «Исходному» они снова в прежних цветах.
• Строка состояния. Запись, трансляция и внешний монитор показаны «таблетками»: серая точка — выключено, красная пульсирующая — идёт запись, зелёная — включено.

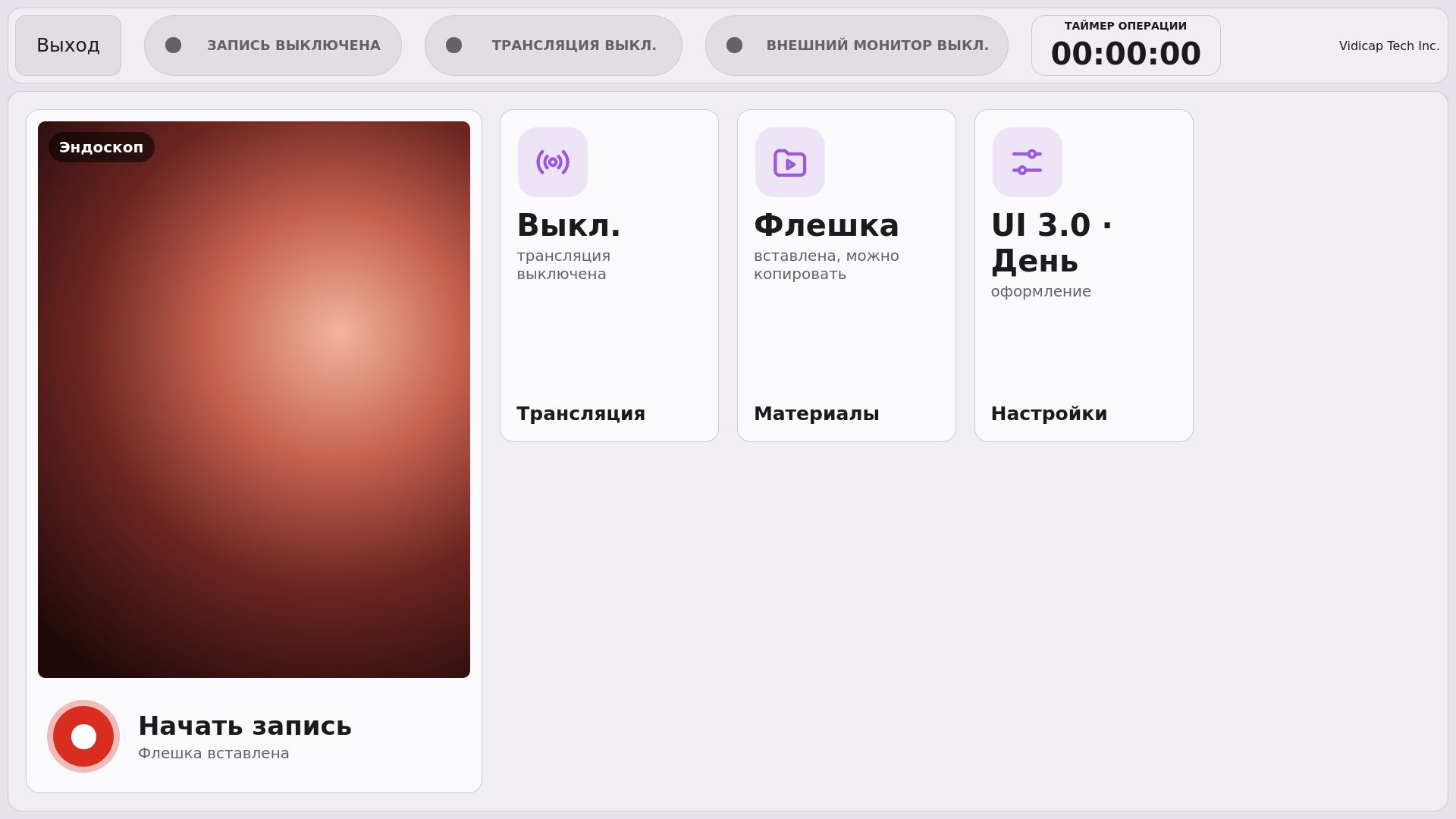

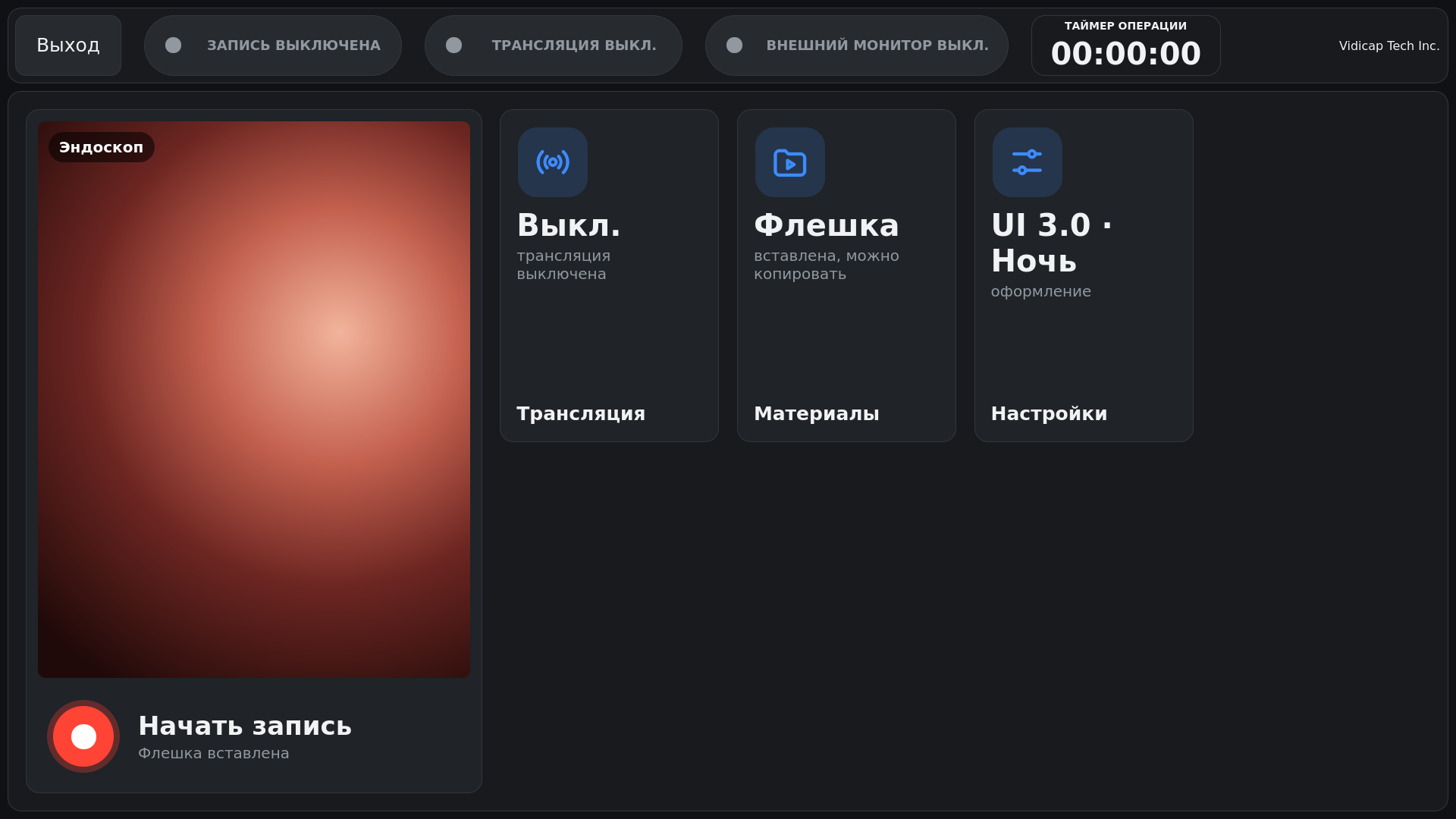

• Восемь оформлений. Vidicap (оранжевый), Янтарь, Бирюза, Океан, Индиго, Аметист, Роза, Графит. Фон, плитки и кнопки подбираются под выбранный цвет сами; на «Дне» цвет затемняется, чтобы подписи читались. Красного и зелёного среди оформлений нет: ими показываются запись, тревоги и эфир. Логотип Vidicap остаётся оранжевым.
• Для зала или для себя. «Для всего зала» — оформление этого устройства. «Только для меня» доступно, когда вы вошли по RFID-метке: ваше оформление включается при входе и пропадает при выходе.
• Обучение. Сразу после выбора темы Vidicap предлагает обучение «Новый интерфейс UI 3.0» на две минуты, с тренировкой удержания кнопки. Подробно: инструкция «Обучение на экране Vidicap».

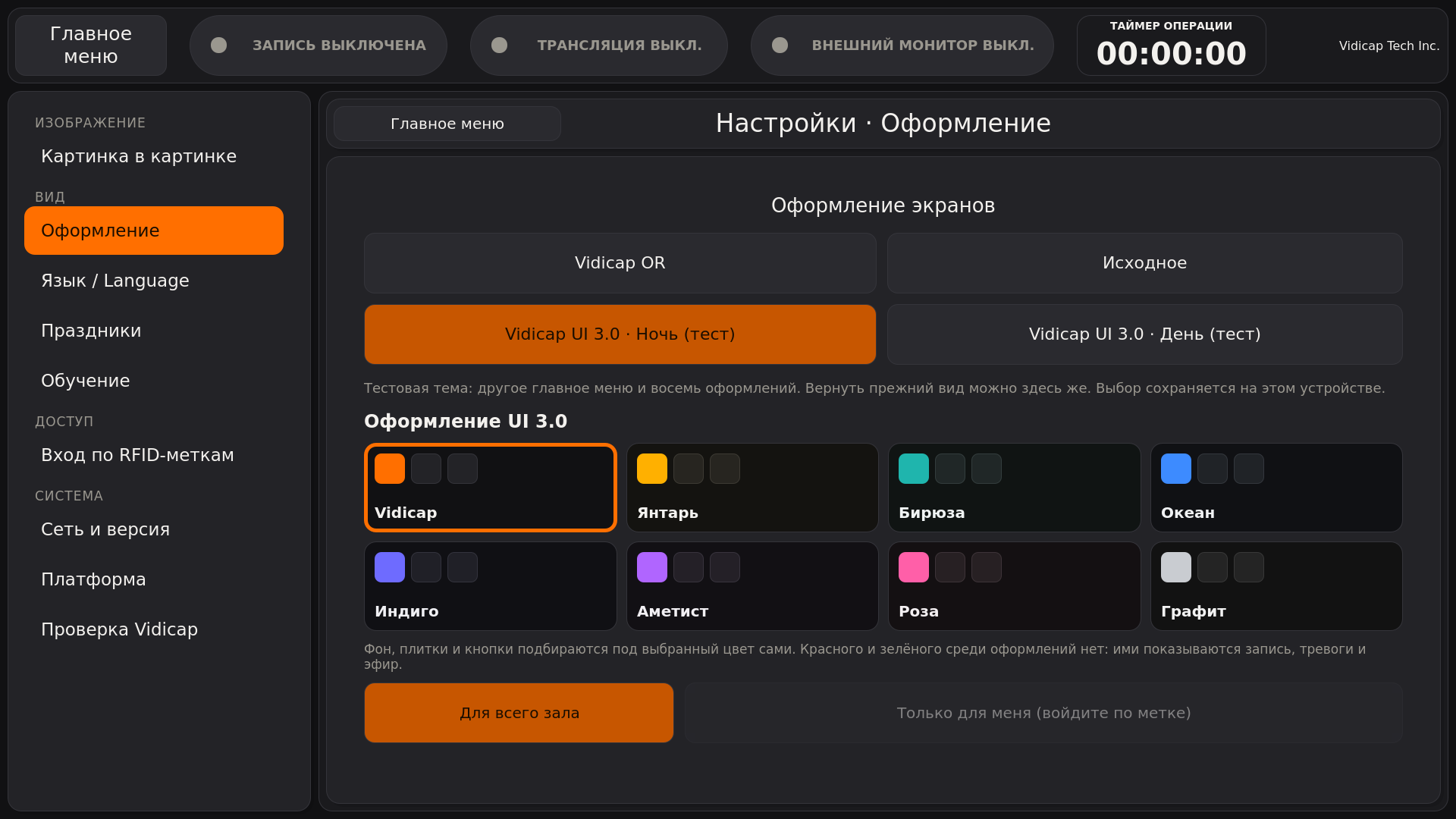

Как включить на Touch 2.0

1. «Настройки» → «Оформление».
2. Нажмите «Vidicap UI 3.0 · Ночь (тест)» или «Vidicap UI 3.0 · День (тест)». Ниже появится выбор оформления.
3. Нажмите карточку оформления. Каждая карточка нарисована в своих цветах. Если нужно только для себя, сначала войдите по метке и нажмите «Только для меня».

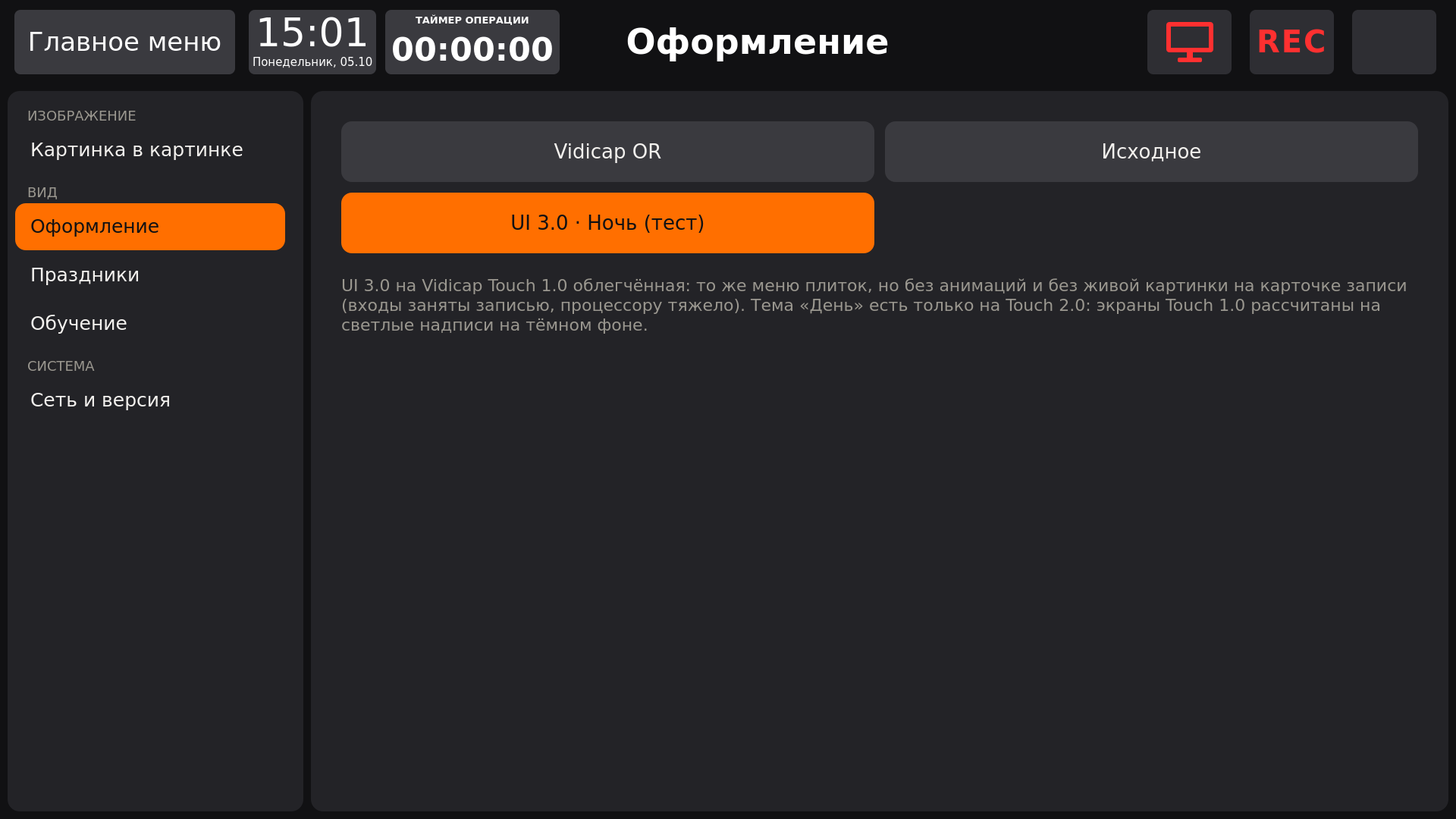

Touch 1.0: облегчённая «Ночь»

На Touch 1.0 есть «UI 3.0 · Ночь (тест)»: «Настройки» → «Оформление». Можно выбрать любой из трёх видов: «Vidicap OR», «Исходное» или этот тест; вернуться можно в любой момент там же.

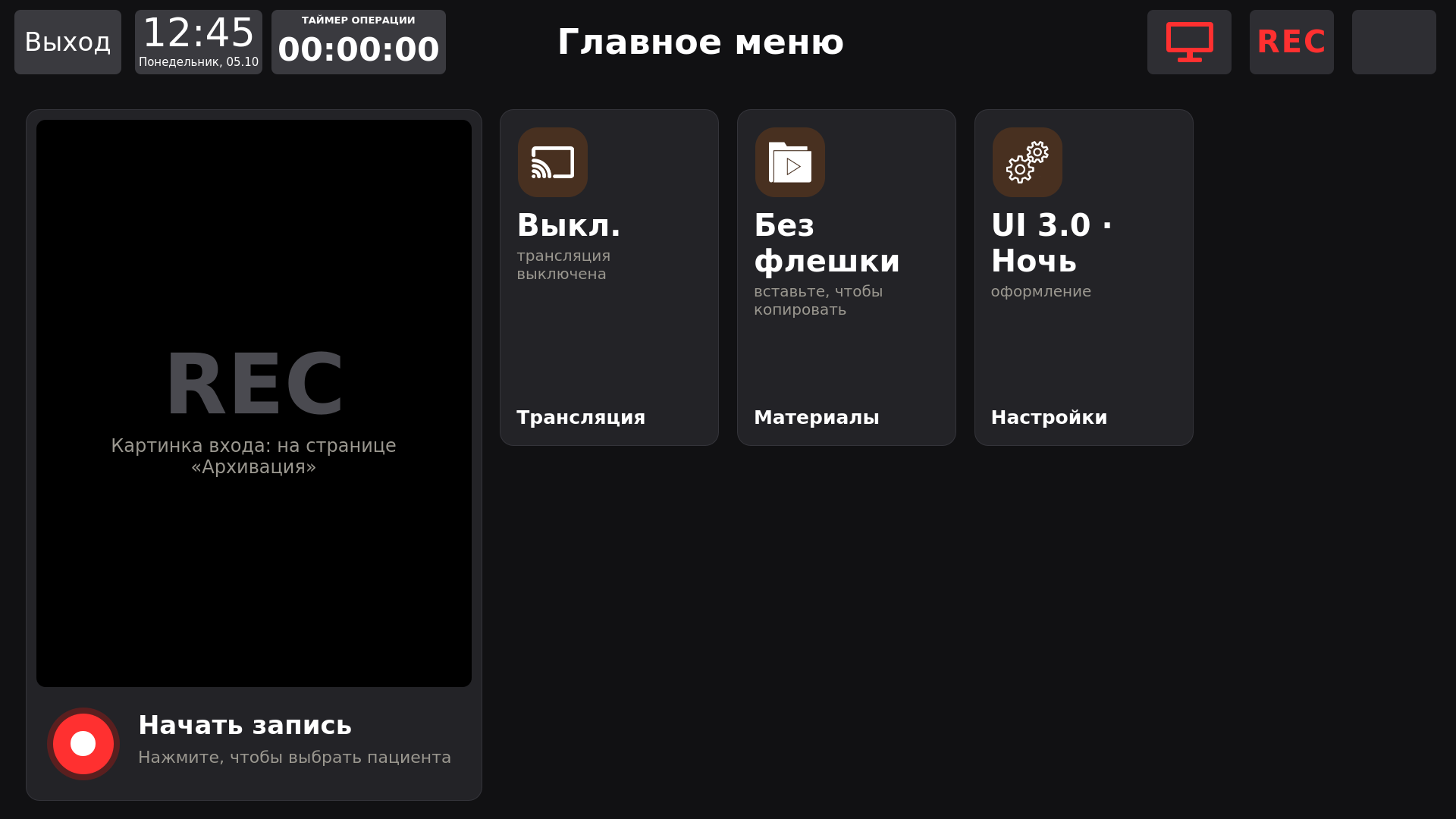

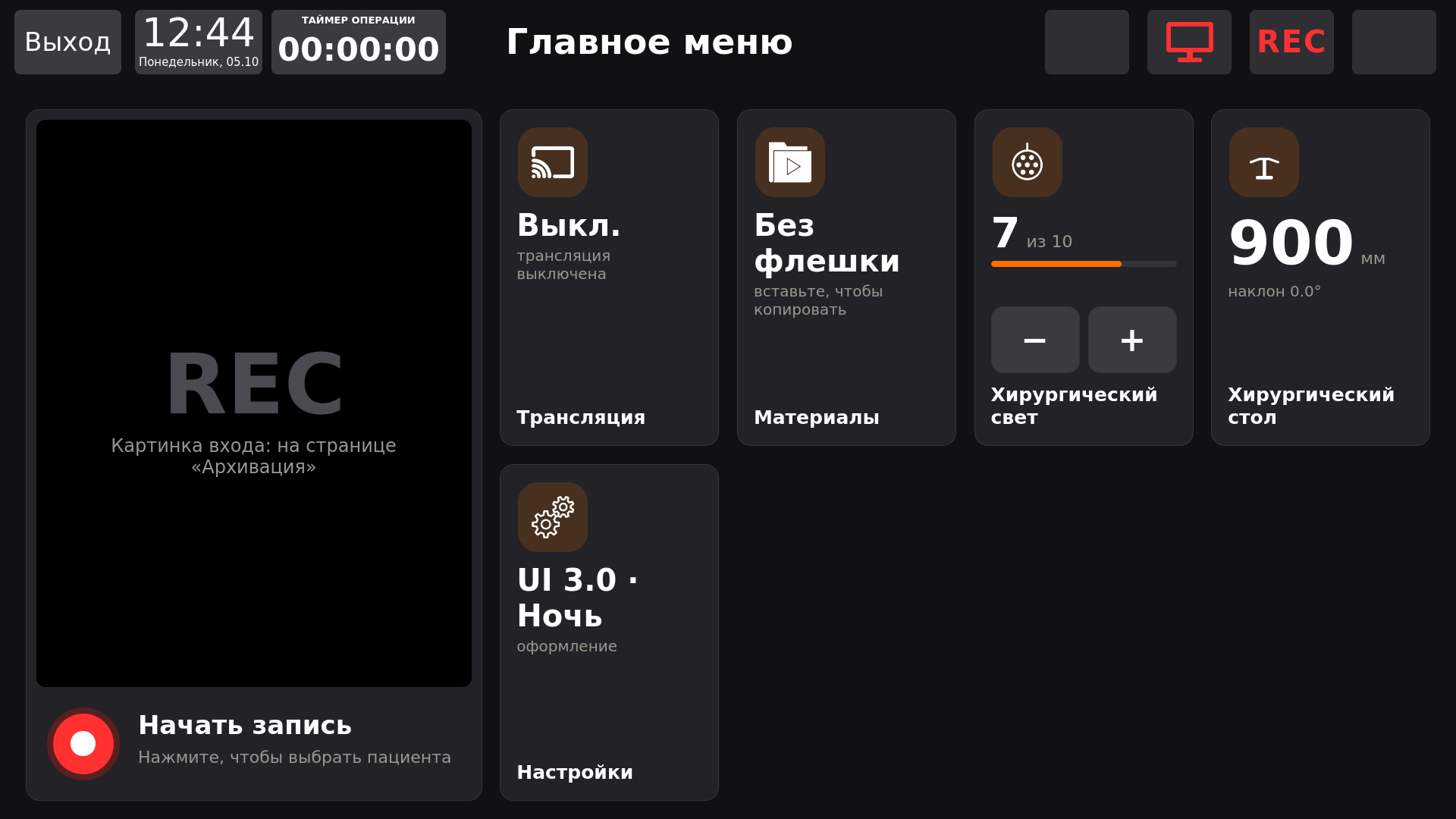

В тесте главное меню такое же, как на Touch 2.0: слева карточка записи, справа плитки по восемь на странице (листаются пальцем или точками), на плитках то, что внутри, и те же быстрые кнопки (− и + у света, пауза у музыки, «Включить» свет удержанием). Отличия от Touch 2.0 и почему:

• Нет живой картинки на карточке записи. Входы видео на Touch 1.0 заняты записью и трансляцией, а слабый процессор начал бы терять кадры. Вместо картинки на карточке крупно время записи, видно с операционного стола. Картинка входа есть, как и раньше, на странице «Видео».
• Нет «Снимка» и «Стопа» на карточке. На Touch 1.0 запись и снимки делает страница «Видео»; карточка открывает её одним нажатием.
• Без анимаций и без выбора восьми оформлений, чтобы не нагружать устройство.
• Темы «День» нет: многие экраны программы 1.0 рассчитаны на светлые надписи на тёмном фоне и на светлом стали бы нечитаемыми.

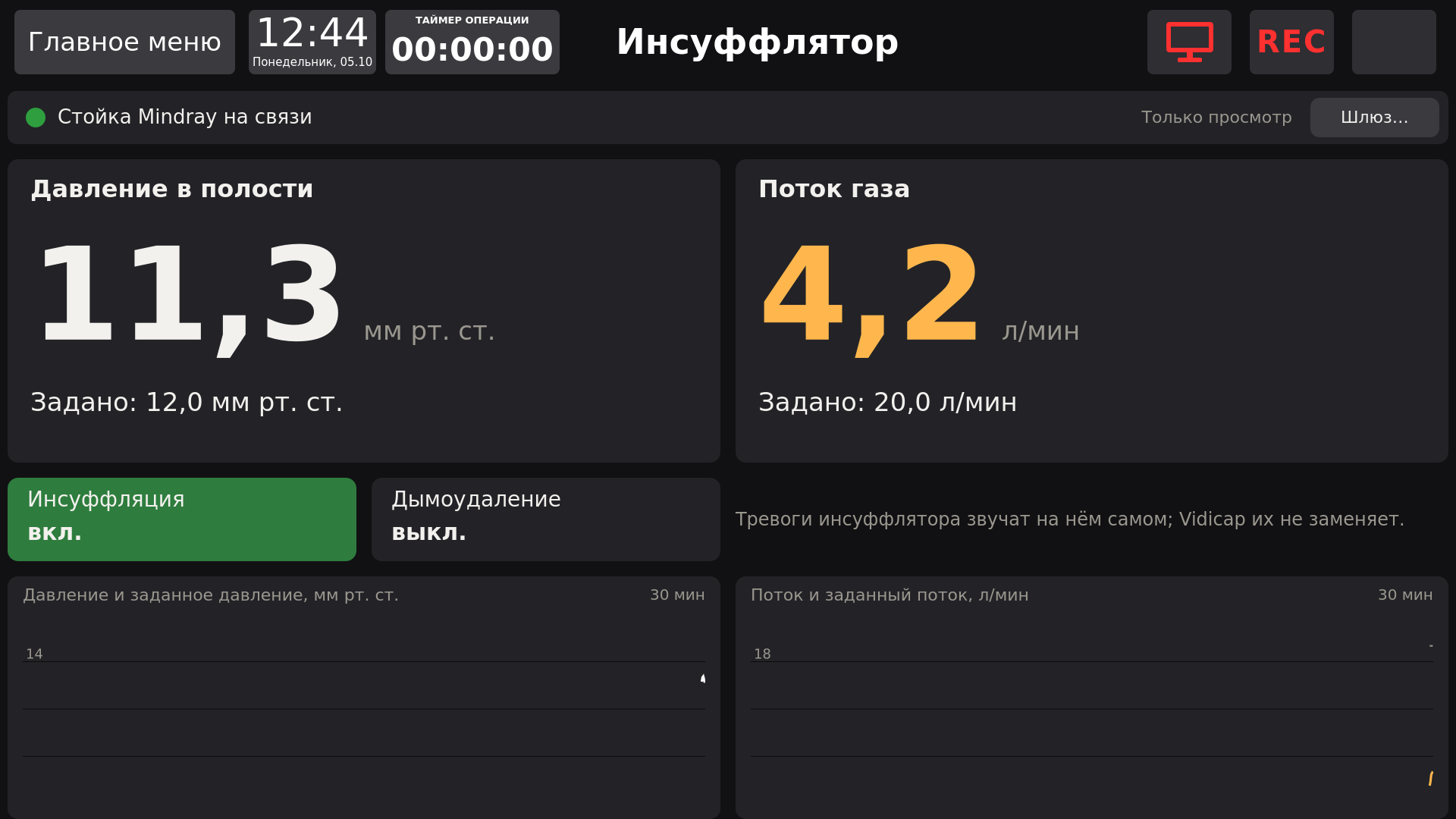

Плитки доп. модулей на Touch 1.0 показывают то же, что на Touch 2.0, крупно посередине плитки (высоту стола, давление инсуффлятора, режим камеры, температуру в зале и т. д.), а экраны модулей открываются в цветах темы. Окно «Обучения» тоже в цветах темы.

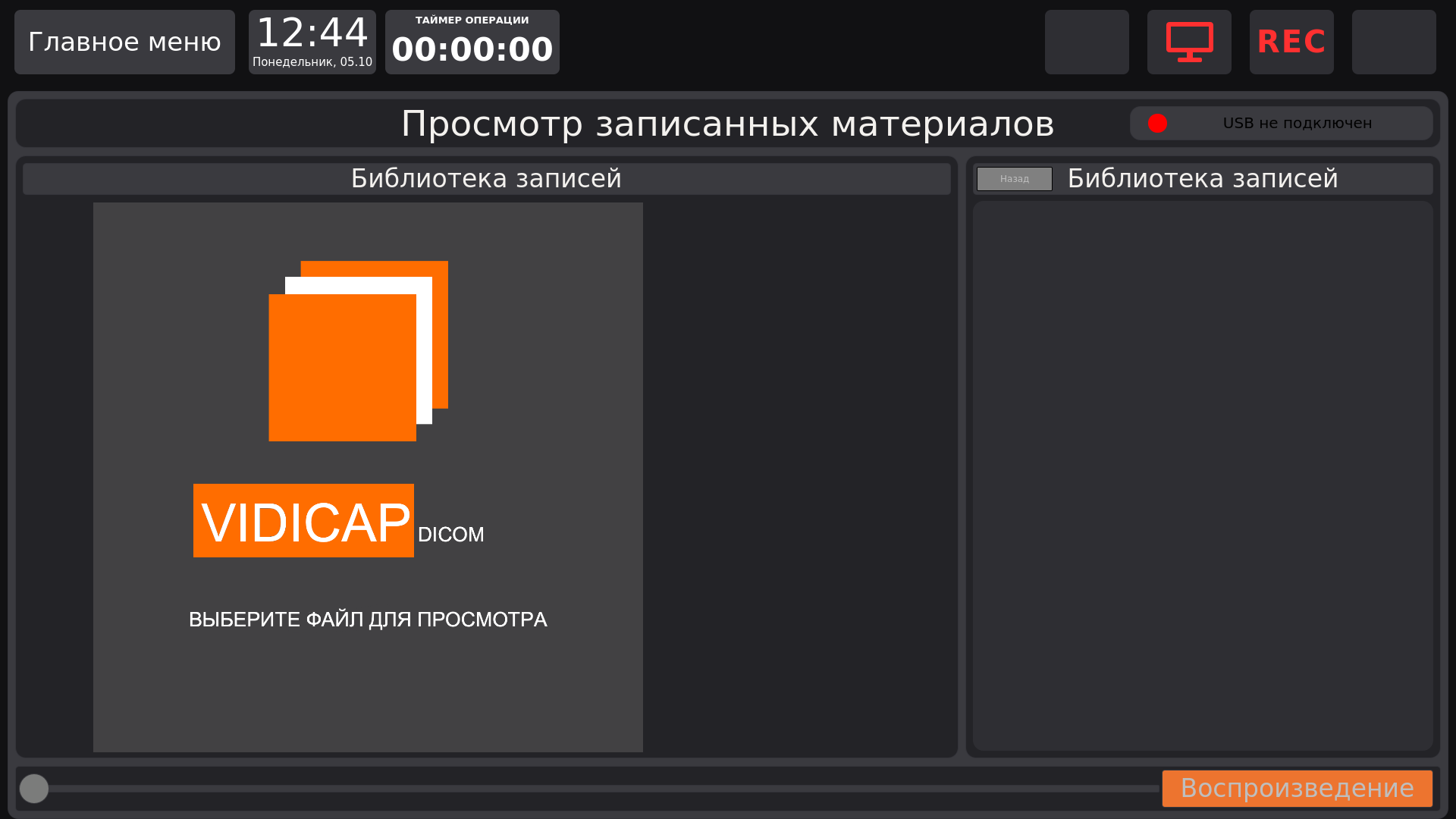

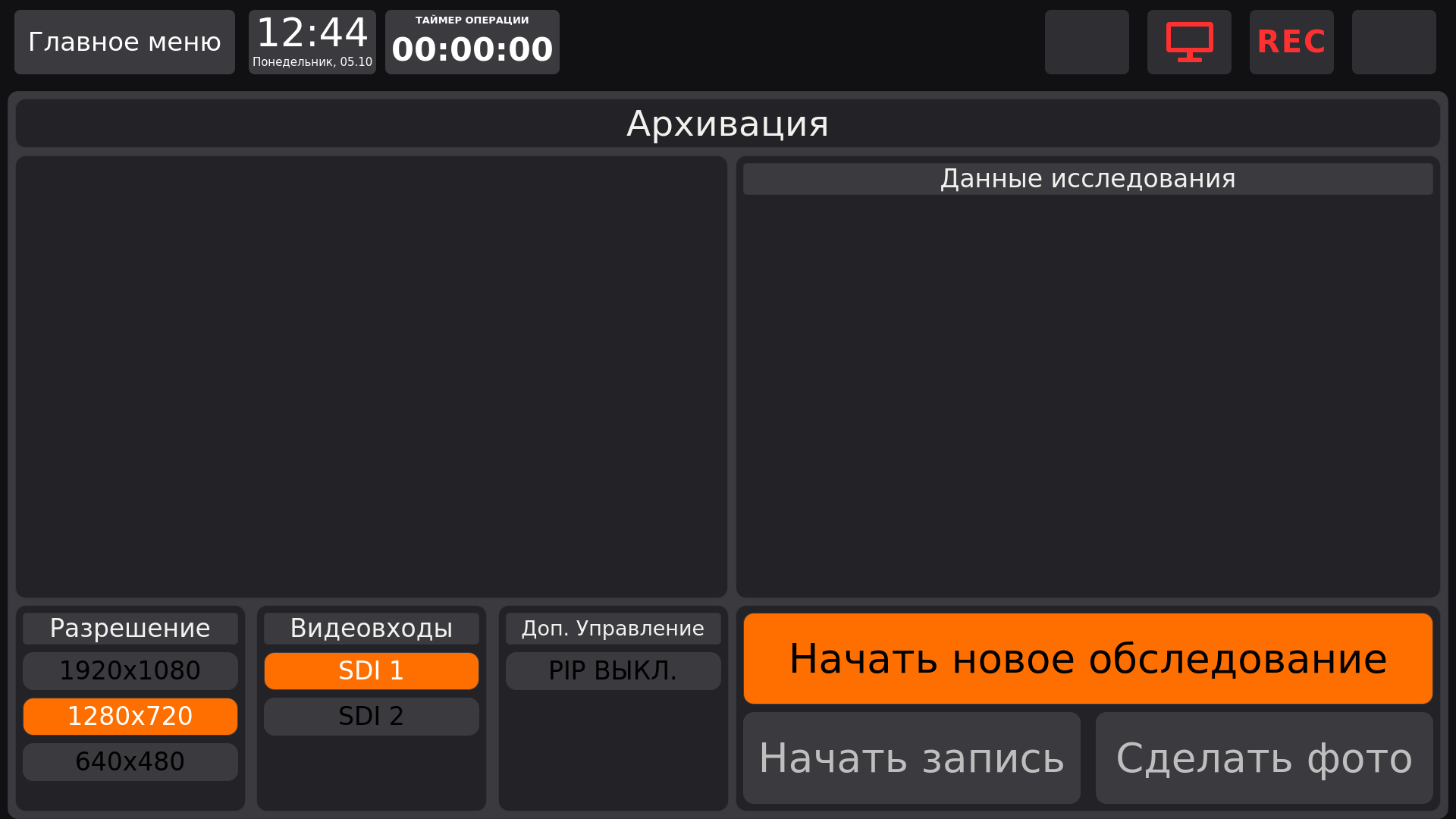

Внутренние экраны Touch 1.0 в «UI 3.0 · Ночь» тоже новые: «Архивация», «Трансляция», «Материалы», «Настройки», «Вход по RFID-меткам» и экраны модулей. Тёмные карточки без светлых рамок, серые кнопки со скруглёнными углами, выбранный пункт и главное действие экрана (например, «Начать новое обследование») оранжевые. Кнопка «Главное меню» внутри экрана убрана: она уже есть слева в шапке. Список «Настроек» листается пальцем, если доп. модулей много и пункты не помещаются (полоса справа показывает, что ниже есть ещё).

Что важно знать

• Выбор хранится на самом устройстве и переживает перезапуск программы и обновления. На другие Vidicap и на платформу он не передаётся. Личное оформление UI 3.0 тоже хранится на этом устройстве.
• Экраны доп. модулей (свет, стол, музыка и другие) рисуют сами модули, их цвета оформление не меняет.
• Эмулятор Vidicap на платформе показывает тот же пункт «Оформление», так что выбор можно посмотреть без устройства.
